Замена порта зарядки SONY SRS-X2

Шаг 1

Воспользуйтесь металлической лопаткой, чтобы поддеть переднюю панель и открыть её. Отведите панель от устройства, чтобы снять её.

Шаг 2

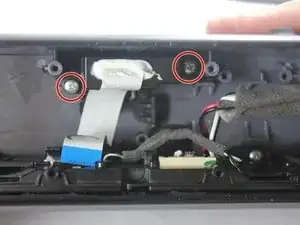

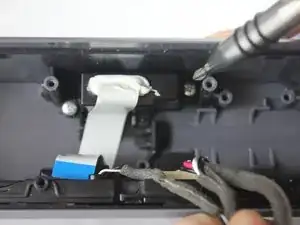

Открутите семь винтов Phillips #1 длиной 27 мм.

Открутите три винта Phillips #1 длиной 11 мм.

Открутите четыре винта Phillips #1 длиной 10 мм.

Шаг 3

Перед снятием основной пластины поверните динамик ножками к себе. Провода ограничивают доступ к внутренним компонентам.

Воспользуйтесь лопаткой, чтобы снять основную пластину динамика. Вставьте металлический наконечник в зазор между пластиной и корпусом.

Очень осторожно поднимайте основную пластину динамика (действие описано в следующем шаге), так как к ней подключены провода. Провода припаяны к пластине и к корпусу устройства. Провода гибкие, поэтому устройство можно аккуратно открыть, как показано на втором изображении.

Поместите лопатку в центр верхней части устройства — это самая удалённая от проводов область. Покачивая лопатку под пластиной, приподнимите пластину; затем продолжите отгибать её пальцами.

Шаг 4

Осторожно используйте инструмент для вскрытия: покачивайте его с обеих сторон разъёма, чтобы пластик не треснул.

Будьте осторожны, чтобы не повредить провода; тяните за пластиковую основу разъёма, чтобы отсоединить его.

Отсоедините разъём кабеля питания, показанный на изображении, с помощью пластикового инструмента. Подденьте инструмент под кромку вилка; из-за небольшого размера и неудобного угла придётся поднимать разъём пластиковым инструментом, как показано на изображении.

Отсоедините разъём питания, показанный на втором изображении. Используйте пластиковый инструмент, чтобы поддеть разъём спереди, затем сдвигайте инструмент в сторону, пока разъём полностью не выйдет из гнезда.
