Замена динамиков Sony SRS-XB43
Данное руководство поможет пользователям заменить поврежденные или неисправные внутренние динамики на Bluetooth-колонке Sony SRS-XB43. Пожалуйста, ознакомьтесь со страницей устранения неполадок перед началом выполнения шагов по замене. Два заменяемых динамика обладают высокой магнитной силой, поэтому убедитесь, что вы отслеживаете все металлические винты и надежно удерживаете свои инструменты.
Шаг 1

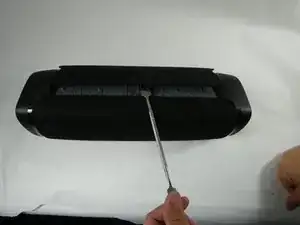

Вставьте металлическую лопатку в шов/отверстие сетки, расположенное в нижней части колонки.
Начните применять давление, поддевая вдоль шва, пока сетчатый экран не начнет отрываться.

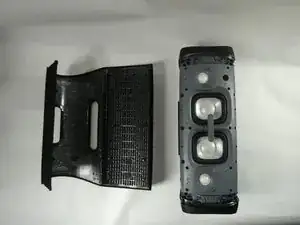

Полностью откройте петлястый сетчатый экран и снимите его с устройства.
Шаг 2
Поверните колонку так, чтобы задняя часть была обращена к вам.

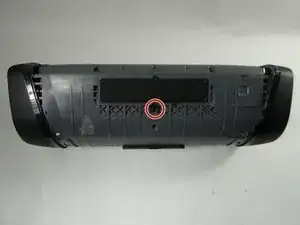

Снимите заводскую пломбу под переключателем громкости, чтобы открыть один винт.
Удалите один винт с помощью отвертки T8 Torx.
Шаг 3

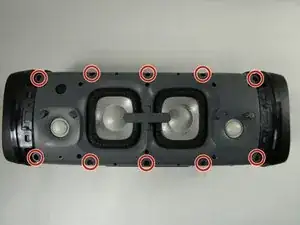

Удалите все десять винтов с помощью отвертки Phillips #1.
Шаг 4

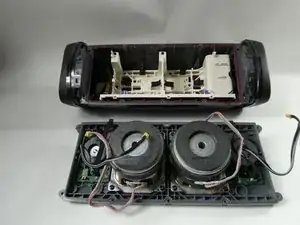

Медленно поднимите переднюю панель с корпуса устройства.

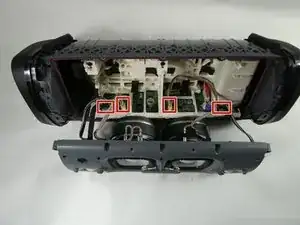

Отключите шесть проводов, соединяющих лицевую панель с материнской платой.
Шаг 5

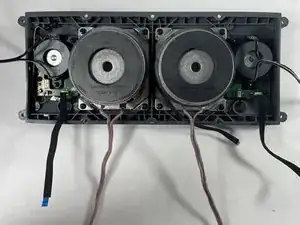

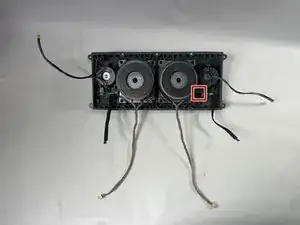

На лицевой панели колонки найдите черный шлейф, подключенный к зеленой плате справа от вас.

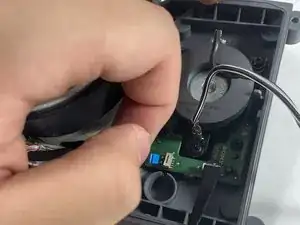

Удерживая шлейф за основание, примените легкое вертикальное усилие вверх, чтобы отключить его от печатной платы.
Этот шаг предотвращает помехи шлейфа при удалении правого динамика.
Шаг 6

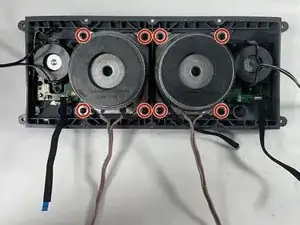

Удалите восемь черных винтов длиной 10 мм, прикрепленных к динамической панели, с помощью отвертки Phillips #1.
Шаг 7

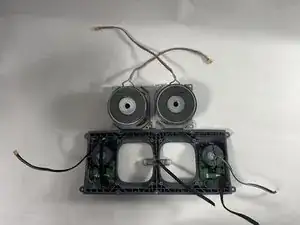

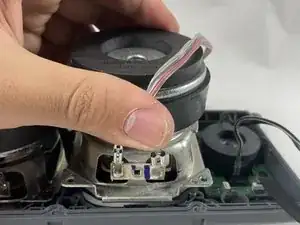

Удалите два отдельных динамика.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
