Замена платы разъёмов (порт-хousing PCB) Sony SRS-XB43

Вставьте металлическую лопатку в шов/отверстие сетки, расположенное в нижней части динамика.

Начните прикладывать усилие, поддевая вдоль шва, пока крышка сетки не начнёт отходить.

Полностью откройте подвесную крышку сетки и снимите её с корпуса.

Поверните динамик так, чтобы задняя панель была обращена к вам.

Снимите заводскую пломбу ниже переключателя громкости, чтобы обнажить один винт.

Удалите этот винт с помощью отвёртки Torx T8.

Выверните все десять винтов с помощью крестовой отвёртки Phillips #1.

Аккуратно приподнимите лицевую панель динамика от корпуса.

Отключите шесть проводов, соединяющих лицевую панель с материнской платой.

Ориентируйте заднюю панель динамика так, чтобы пластиковый шасси и внутренняя электроника были обращены вверх.

Удалите восемь винтов 10 мм, фиксирующих шасси материнской платы к задней панели, используя крестовую отвёртку Phillips #1.

Возьмите шасси материнской платы и аккуратно извлеките его из задней панели динамика.

Ориентируйте шасси материнской платы так, чтобы сторона с шестью кнопками была вниз на столе, а противоположная сторона была видна вам.

Отключите семиконтактный кабель (тот, у которого красный, жёлтый и чёрный провода), подключённый к материнской плате, поддев за его край/выступ лопаткой.

Ориентируйте пластиковое шасси так, чтобы плата разъёмов была направлена вверх.

Снимите чёрную пластиковую плёнку, покрывающую аккумулятор, оставив видимым синий аккумулятор.

Слегка потяните семиконтактный кабель вверх, пока аккумулятор не примет угол, позволяющий вам захватить его с обеих сторон пальцами.

С помощью пальцев потяните вверх, пока аккумулятор не выйдет из отсека.

Не используйте лопатку или другие плоские инструменты, чтобы поддеть в зазоре между аккумулятором и корпусом, так как это может повредить аккумулятор.

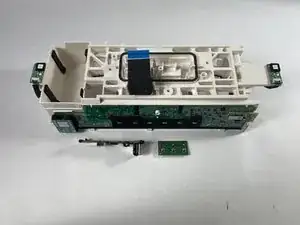

Ориентируйте шасси материнской платы так, чтобы отсек аккумулятора был направлен вверх.

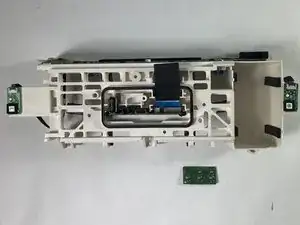

Снимите плату кнопок, захватив её за стороны и аккуратно потянув вверх.

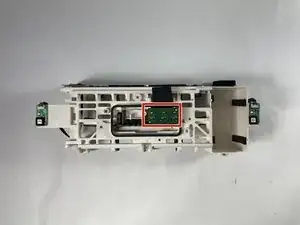

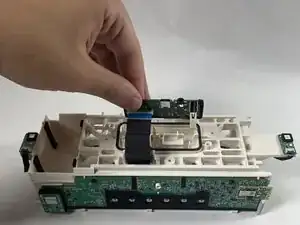

Возьмите плату разъёмов и аккуратно потяните её вверх, чтобы извлечь из шасси.

Слева от платы, прямо рядом с шестью металлическими контактами, направленными вверх, есть пустое пространство достаточно большое, чтобы вы могли надёжно захватить плату пальцами при извлечении.

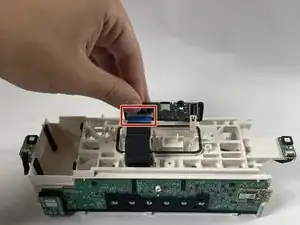

Найдите чёрный ленточный кабель с синим наконечником, подключённый к плате разъёмов.

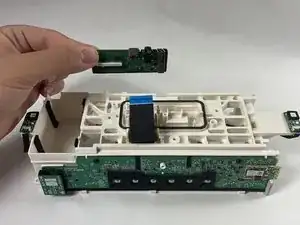

Чтобы отключить ленточный кабель от платы, захватите его у основания и аккуратно потяните в вашу сторону с достаточной силой, пока он не ослабнет и не отсоединится.
