Замена динамиков Harman Kardon Esquire Mini
Этот гид поможет вам заменить динамики Harman Kardon Esquire Mini. Если динамики не работают или слышен шум, и их необходимо заменить, этот гид поможет вам это сделать. Для выполнения данной инструкции понадобятся пластиковый инструмент для открытия и отвертка PH0.
Шаг 1
Используя пластиковый инструмент для открытия, откройте заднюю панель устройства. Начните с длинных сторон, чтобы избежать изгиба металлической рамки в местах подключения.
Надавите на пластиковый инструмент и отодвиньте заднюю панель, повторите это для всех 4 сторон устройства.
Шаг 2

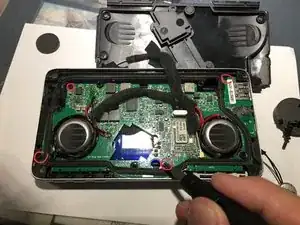

С помощью отвертки PH0 открутите винты длиной 7.5 мм, поворачивая в противочасовой направлении. На передней панели есть 6 винтов.
Снимите все винты длиной 7.5 мм, повторив тот же самый шаг выше. Нет необходимости снимать ножку подставки.
После того как вы открутите винты длиной 7.5 мм, просто поднимите пластиковую панель, и вы увидите материнскую плату.
Шаг 3

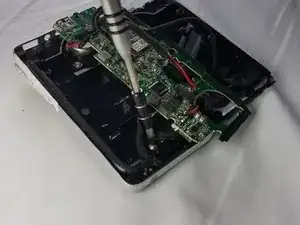

Вытащите материнскую плату, открутив 4 винта по периметру материнской платы. Имейте в виду провода, которые все еще прикреплены к динамикам, поэтому тяните аккуратно.
Шаг 4
С помощью отвертки PH0 открутите винты, по одному винту длиной 4 мм на каждый динамик.
Повторите те же шаги для другого динамика, чтобы снять его.
Шаг 5

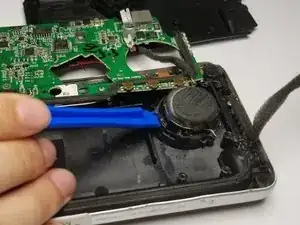

Удалите динамик, используя пластиковый инструмент для открытия. Примените легкое восходящее усилие, чтобы извлечь его.
Заключение
Для сборки вашего устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
