Замена платы T-Con телевизора Samsung LED TV LE37A659 (и похожих моделей)
Проблемы с цветом, такие как эффект «негативного изображения» или постепенный сдвиг в сторону белого или тёмного «низкоконтрастного» изображения, можно исправить на многих моделях телевизоров заменой платы T-Con (контроллера синхронизации).
Данное руководство покажет пример неисправности изображения, которая может указывать на проблему с платой T-Con, и сосредоточится на замене такой платы в телевизоре Samsung LE37A659. Известно, что этот способ подходит для многих других моделей телевизоров.
В руководстве также дана ссылка на другое руководство, показывающее, как заменить чип контроллера гаммы на самой плате T-Con (микросхема AS15-F), но пробовать это следует только при большом опыте пайки SMD-компонентов.
Шаг 1

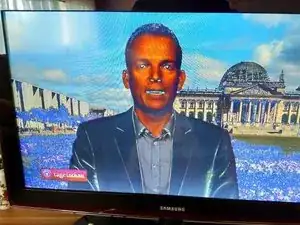

Типичные симптомы: муаровые узоры, цвета «негативного изображения», цвета с низким контрастом и постепенным переходом в белый или тёмный со временем, искажение изображения. Смотрите примерные фотографии.
Шаг 2
Перед началом обязательно отключите телевизор от сети.
Внимание: на плате есть конденсаторы (они выглядят как цилиндры), которые при разряде могут ударить током. Старайтесь не касаться их во время работы. При возможности используйте щуп для разряда конденсаторов, чтобы безопасно избавиться от опасных зарядов.
Разместите телевизор на большой ровной поверхности экраном вниз.

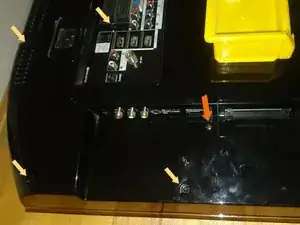

Ослабьте все винты, удерживающие заднюю крышку. Все они одного размера, кроме одного (он отмечен оранжевой стрелкой на фотографии). Будьте осторожны с четырьмя винтами в нижней центральной части — они держат подставку (основание).
Снимите заднюю крышку, не прикладывая усилий. Соберите все винты в коробку или оставьте их в задней крышке — внутри будут дополнительные винты такого же типа, и вы не захотите потерять счёт.
Шаг 3

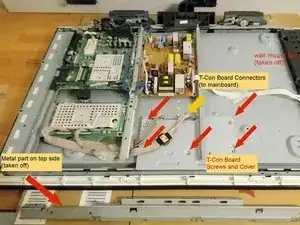

Это внутренность телевизора, верхняя часть обращена к вам (нижняя часть на фотографии). Вы видите блок питания в центре и основную плату. Плата T-Con скрыта под металлическим кожухом.
Чтобы добраться до неё, нам нужно снять все винты на деталях, которые её закрывают. К счастью, винты отмечены значком стрелки.
Снимите планку для настенного крепления, ослабив два винта.
Снимите металлическую деталь в верхней части, которая также перекрывает доступ к плате T-Con.
Отсоедините разъёмы платы T-Con.
Снимите 5 винтов, удерживающих платы T-Con и её металлический кожух.
Теперь аккуратно сдвиньте металлический кожух платы T-Con под другую металлическую планку.

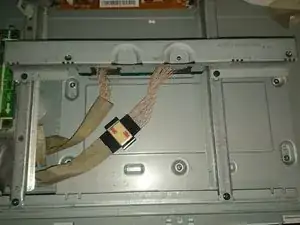

К плате T-Con подсоединены два плоских ленточных кабеля от дисплея. Их можно снять, аккуратно разблокировав разъём (подденьте пластиковую защёлку или используйте ноготь и поднимите чёрный шарнир).
Шаг 4
У модели LE37A659 установлена плата T-Con T370HW02 или похожая. Найдите номер платы T-Con и поищите запасную часть в интернете для её замены.

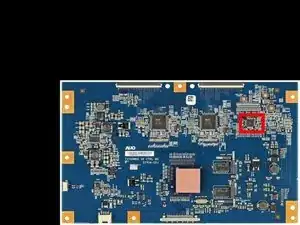

Если вы хотите попытаться выпаять и припаяать микросхему AS15 сами, она показана красной маркировкой на фотографии. Большинство похожих телевизоров Samsung имеют эту микросхему, но её расположение может отличаться. Её можно приобрести как запасную часть на eBay.
Я сам не выполнял пайку SMD (мне это сделал кто-то другой), но если вы хотите сделать это самостоятельно, вот хорошие фотографии, как это делать: https://www.berlin-repariert.de/t-con-re...
Шаг 5
Аккуратно вставьте плоские ленточные кабели в разъёмы и опустите чёрную защёлку.
Соберите всё обратно в обратном порядке, в котором вы разбирали.

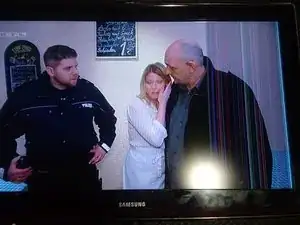

Если при проверке телевизора появились вертикальные полосы, которых не было ранее (см. пример на фотографии), значит плоский кабель неправильно сидит в разъёме или некоторые контакты ослаблены/поцарапаны. Вставьте кабель ровно в разъём и зафиксируйте его правильно.
Заключение
Соберите телевизор в обратном порядке. В идеале вы заранее запомнили, какой винт куда относился.
Перевод руководства с ifixit.com
