Замена охлаждающего вентилятора телевизора Samsung LE40 LED

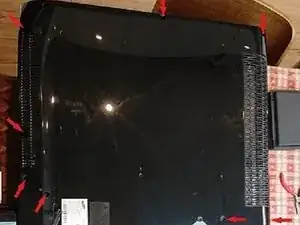

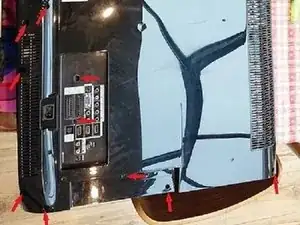

Снимите 19 винтов по периметру и ещё один винт, расположенный по центру. Снимите заднюю панель телевизора.

Будьте внимательны с очень маленьким винтом, расположенным рядом с разъёмом PC card / HDMI In 4.

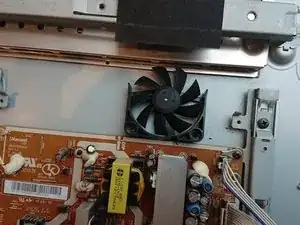

Над основной платой вы увидите охлаждающий вентилятор, похожий на вентилятор ПК. На фото он показан без фиксирующих винтов и проводки.

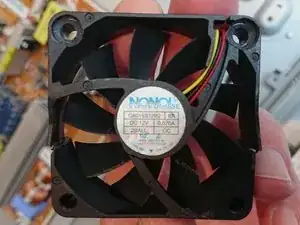

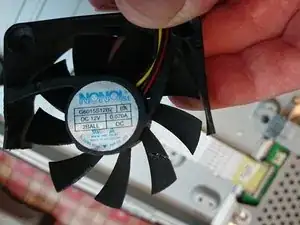

Сняв вентилятор, вы сможете найти номер детали на обратной стороне.

Поиск по этому номеру дал мне два варианта: замену за £45 или за £10 на eBay.

Как видно, корпус вентилятора немного особенный: с одной стороны он открыт, а кромки корпуса слегка изогнуты.

Чего я не знал — как будет выглядеть купленный на eBay вентилятор: хотя продавался он с идентичным номером детали, суффикс отличался.

Ссылка на eBay - https://www.ebay.co.uk/itm/252323993934

Оригинальный вентилятор - https://www.ebay.co.uk/itm/252323993934

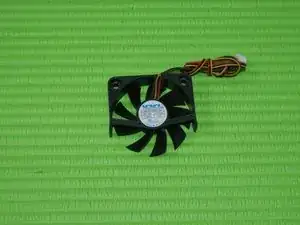

Впоследствии я нашёл б/у вентилятор на eBay, так что стоит поискать такие варианты. При этом нет гарантии, что б/у вентилятор не будет шуметь. https://www.ebay.co.uk/itm/INTERNAL-COOL...

Вот вентилятор, который я получил. Прошу прощения, фото сделано после того, как я его доработал.

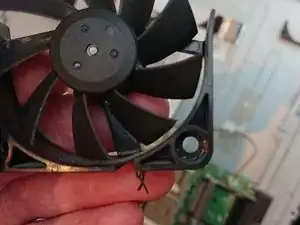

Используйте мультиинструмент с маятниковым ходом или маленькую шлифовальную/режущую насадку, чтобы удалить часть корпуса, которая не нужна.

Подайте тепло на боковые части корпуса с помощью термовоздушного пистолета или зажигалки. Это позволит слегка согнуть боковины корпуса и воссоздать форму корпуса оригинала.

Обратите внимание: у оригинального вентилятора отверстия для фиксирующих винтов утоплены, чтобы он устанавливался на резьбовые стойки.

Используйте сверло диаметром 8.5 мм, чтобы сделать углубления в корпусе нового вентилятора.

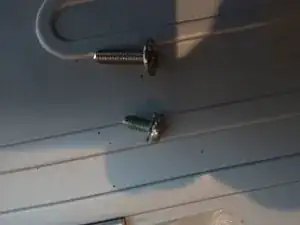

Оригинальные винты (внизу) были недостаточной длины для использования с новым вентилятором. Я нашёл подходящие винты (вверху) от магнитных защёлок кухонных шкафчиков.

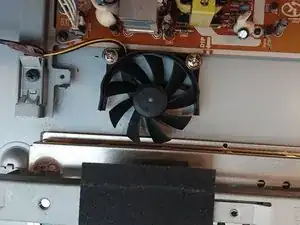

Установлен новый вентилятор.

Обратите внимание: проводка на новом вентиляторе была слишком короткой, поэтому мне пришлось использовать проводку от оригинального вентилятора и припаял её к новым проводам после отрезания разъёма.

Установите заднюю панель телевизора на место.
