Замена EEPROM основной платы ЖК-телевизора Samsung LA40R81BD 40 дюймов
Это не для слабонервных и предполагает, что вы умеете удалять и устанавливать поверхности монтируемые компоненты. Если у вас нет необходимых навыков и инструментов, вы можете нанести больше вреда, чем пользы!
Вы сможете удалить основную плату и найти вероятный неисправный EEPROM. Этот гид актуален для модели LA40R81BD, однако есть много похожих моделей, которые испытывают аналогичные проблемы, поэтому вы можете найти его полезным для ремонта других моделей телевизоров Samsung.
Шаг 1
Отключите кабель питания и все AV-кабели с задней панели телевизора и аккуратно положите телевизор экраном вниз на чистую плоскую рабочую поверхность, чтобы не повредить ЖК-экран.
Используя отвертку Philips, открутите 18 винтов с задней панели.
Аккуратно поднимите заднюю крышку телевизора. Возможно, вам потребуется немного покачать крышку, однако зажимов, которые держат крышку, нет, поэтому она должна легко сняться, если вы полностью открутили все 18 винтов.
Шаг 2
Осторожно снимите проводящую ткань с металлической крышки на плате.
Снимите 5 соединителей с платы.
Удалите 6 винтов с периметра платы.
Поднимите основную плату от шасси, следя за тем, чтобы не зацепить и не повредить кабели.
Шаг 3

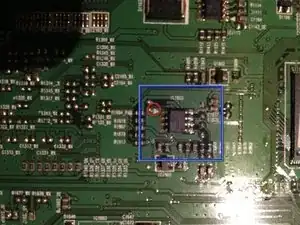

Переверните основную плату, чтобы открыть сторону, обращенную к шасси, и найдите IC1803 (интегральная схема 24C256).
Осторожно удалите старый EEPROM, следя за тем, чтобы не повредить медные площадки или дорожки на плате.
Используйте оплетку для пайки, чтобы аккуратно очистить площадки, где был установлен старый EEPROM.
Установите новый EEPROM, убедившись, что вывод 1 нового устройства ориентирован в правильное положение на плате.
Я использовал интегральную схему AT24C256C-SSHL-B 8SOIC. Существуют несколько совместимых устройств, но убедитесь, что вы получаете правильный шаг выводов для установки на плату.
Проверьте пайку с помощью увеличительного стекла, чтобы убедиться, что нет мостиков между выводами EEPROM, прежде чем собирать и включать телевизор.
Обозначение IC 1803 и положение на плате специфичны для модели телевизора LA40R81BD.
При включении телевизор может несколько раз перезапуститься, прежде чем включится нормально. Это связано с тем, что EEPROM пустой, и в него записываются данные по умолчанию. Это нормально. Вам придется сбросить все индивидуальные параметры и дату/время в главном меню.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
