Замена подсветки телевизора Samsung UE49KU6640

Снимите крышку у основания на задней стороне

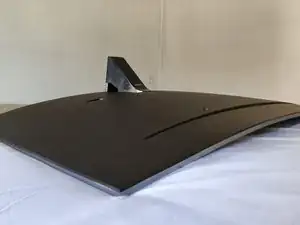

Положите телевизор на матрас или другую мягкую поверхность, чтобы избежать напряжения в корпусе телевизора.

Если под телевизор положить в середине сложенное одеяло, вес телевизора распределится более равномерно. Это поможет безопасно работать на следующих шагах.

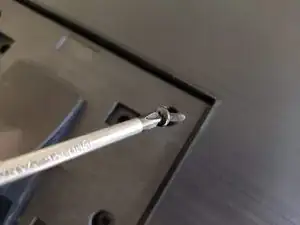

Ослабьте и снимите четыре винта из посадочных отверстий.

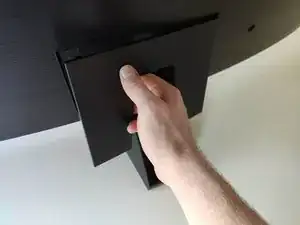

Выдвиньте подставку из телевизора.

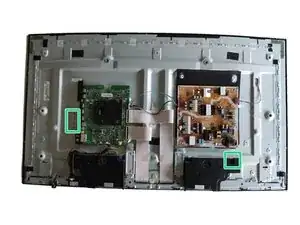

Жёлтые защёлки находятся рядом с важной электроникой.

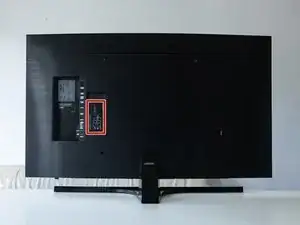

Проверьте и снимите держатель карты общего интерфейса. Если этого не сделать, плата может быть повреждена.

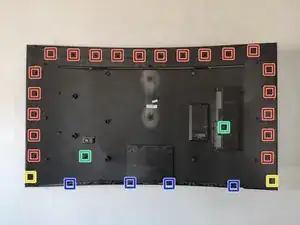

Красные защёлки находятся примерно в 40 мм от края. Жёлтые защёлки — в 25 мм от края. Синие защёлки расположены внизу, а зелёные — глубже внутри и их нужно вытеснить с усилием.

Отметьте отвёртку плоского шлица кусочком скотча на расстоянии 35 мм от наконечника.

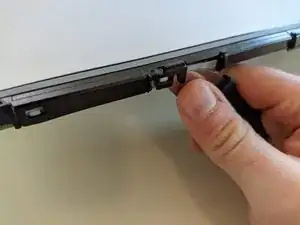

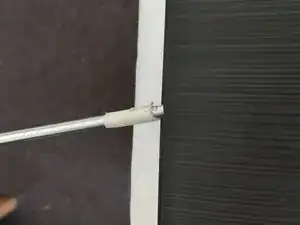

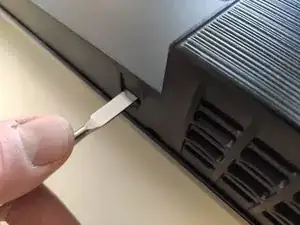

Вставьте плоскую отвёртку в боковую часть (параллельно панели телевизора). При повороте отвёртки задняя панель должна отщёлкнуться.

Обойдите телевизор, чтобы ослабить все защёлки.

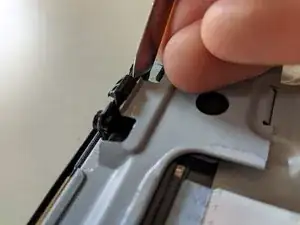

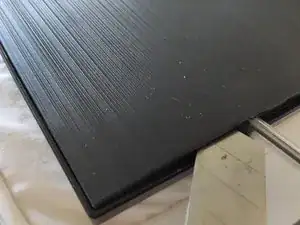

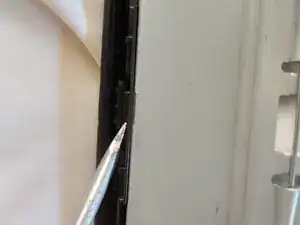

Вставьте отвёртку плоско в боковую часть телевизора (параллельно панели). При повороте отвёртки защёлки крышки отпускаются. Повторите так со всеми красными защёлками.

Верхняя часть этого телевизора полностью или частично закреплена двухсторонним скотчем. Используйте отвёртку, чтобы освободить место для разрезания скотча.

Поместите что-нибудь между задней панелью и рамой, чтобы предотвратить повторное защёлкивание панели.

Наконец, освободите жёлтые защёлки. Работайте сверху и не вставляйте отвёртку глубже, чем на 25 мм. Не вставляйте отвёртку ниже отмеченных жёлтым защёлок.

Освободите четыре синих защёлки внизу, вставив отвёртку и поддев заднюю панель.

Задняя панель теперь должна быть свободна, за исключением двух зелёных защёлок. Когда вы уверены, что все защёлки по краю ослаблены, можно аккуратно отжать заднюю панель.

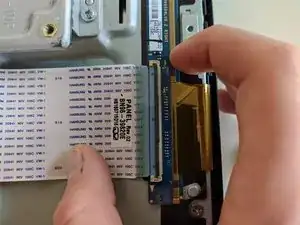

Отключите два плоских кабеля от LCD-панели.

Отключите кабели от динамика.

Аккуратно снимите динамик, он закреплён синими резиновыми втулками.

Отключите кабель от инфракрасного модуля.

Освободите защёлки инфракрасного модуля и удалите инфракрасный модуль.

Освободите четыре защёлки внизу защитной металлической пластины.

Снимите металлическую панель, наклонив её и оттянув.

Отвинтите четыре винта.

Наклоните плату и освободите её из-под металлических защёлок.

Обратите внимание, что пластиковая кромка удерживает LCD на месте. Убедитесь, что она не соскочила при снятии задней крышки.

Вкрутите четыре болта в заднюю часть. Они будут поддерживать телевизор и предотвращать опору телевизора на важные компоненты.

Теперь переверните телевизор так, чтобы он оказался лицом вверх.

Разместите телевизор к краю стола так, чтобы был доступ к нижнему краю телевизора.

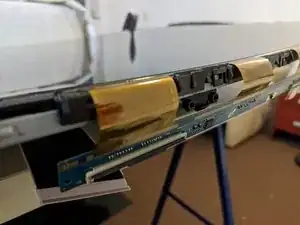

Нижний край закреплён пластиковыми защёлками. Аккуратно ослабьте их по всему периметру. Особое внимание уделяйте золотистым шлейфам LCD.

Когда защёлки ослаблены по всему периметру, край можно снять.

LCD-панель очень чувствительна. Особое внимание уделяйте дорожкам, напылённым на LCD.

Существует несколько способов снять LCD, метод ниже сработал для автора.

Закрепите LCD-панель скотчем к задней части. Не заклеивайте ленты поверх золотых соединителей, наклейте ленту между соединителями.

Подготовьте матрас, сверху покрытый одеялом, сложенным по кривизне телевизора.

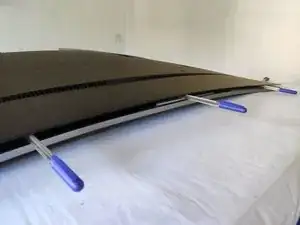

Теперь, когда LCD надёжно закреплён, телевизор можно перевернуть на матрас с одеялом.

Теперь ослабьте скотч и отведите LCD-плату от рамы.

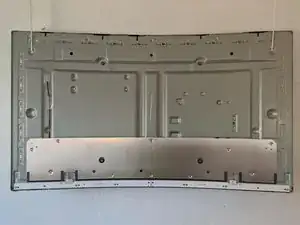

Используйте ранее установленные болты, чтобы поднять рамку от телевизора.

Чтобы предотвратить застревание LCD в корпусе, разумно наклонить рамку в сторону.

Отделите пластиковые боковины от подсветки. Их нужно потянуть вверх.

Отметьте боковины, чтобы облегчить повторную установку.

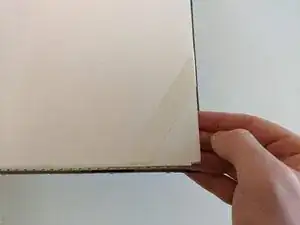

Когда все боковины сняты, пластины подсветки можно склеить вместе скотчем.

Поднимите пластины и снимите их с телевизора.

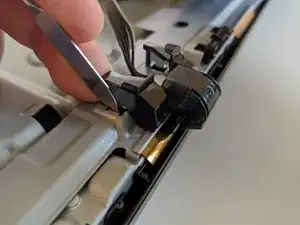

Отщёлкните разъём, сжав с обеих сторон.

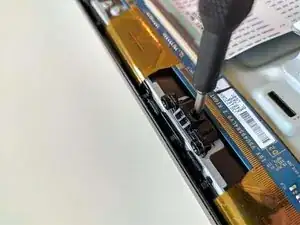

Ослабьте винты крепления подсветки.

Теперь подсветку можно снять.
