Ремонт блока питания LCD телевизора Samsung LA40R81BD 40 дюймов (симптом щелкающего реле)
В данном руководстве предполагается, что у Вас есть разумное понимание техник пайки и распайки. Вы сможете удалить плату блока питания, определить и осмотреть, вероятно, неисправные конденсаторы. Это руководство актуально для модели LA40R81BD, однако существуют и другие аналогичные модели, которые сталкиваются с аналогичными проблемами, поэтому Вы можете найти его полезным для ремонта других моделей телевизоров Samsung.
Шаг 1
Выключите кабель питания и все AV-кабели с задней части телевизора и осторожно положите телевизор экраном вниз на чистую ровную поверхность, чтобы не повредить экран LCD.
С помощью отвертки Philips открутите 18 винтов с задней панели.
Осторожно снимите заднюю крышку телевизора. Вам может понадобиться немного подвигать крышку, однако за ней нет ни клипс, так что она должна легко снять, если Вы полностью открутили все 18 винтов.
Шаг 2

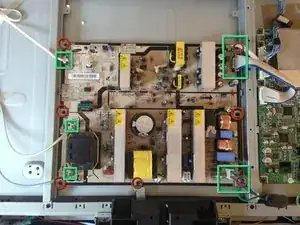

Удалите 7 разъемов с платы.
Удалите 7 винтов с платы.
Поднимите основную плату от шасси, убедившись, что Вы не зацепили и не повредили никаких кабелей.
Шаг 3
Проверьте все электролитические конденсаторы на плате блока питания и замените любые, которые вздутые или протекают.
На моей плате было 2 конденсатора по 2200 мкФ, которые были вздутыми.
Удалите старые конденсаторы, убедившись, что Вы не перегреваете или не повреждаете медные площадки/дорожки на плате.
Будьте осторожны, чтобы установить новые конденсаторы правильно. Они чувствительны к полярности, и плата и конденсаторы будут четко помечены, каким образом их следует устанавливать.
Возможно, Вы захотите проверить и заменить любые соседние конденсаторы, которые рассчитаны на 10В, так как они, похоже, наиболее подвержены выходу из строя.
В моем случае я также заменил конденсатор на 1000 мкФ.
Если у Вас другая модель телевизора, распланировка платы блока питания может отличаться, однако неисправные конденсаторы должны быть легко опознаваемыми.
Если замена конденсаторов не решает Ваши симптомы, возможно, Вам потребуется заменить EEPROM на основной плате, так как он может быть испорчен или поврежден из-за циклов питания.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
