Замена DLP-микросхемы в телевизоре Samsung HL56A650C1FXZA 56 дюймов

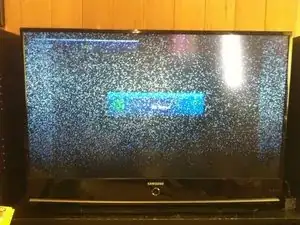

Здесь наглядный пример вышедшей из строя DLP-микросхемы. Телевизор фактически стал непригоден для использования из-за большого количества застрявших зеркалец в микросхеме. Исправим это!

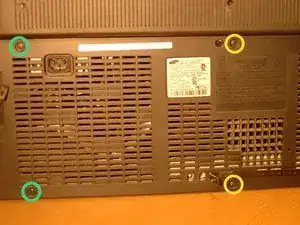

Первым шагом при работе с DLP является снятие нижней задней крышки. Начните со снятия шести чёрных винтов с крестообразным шлицем, расположенных в центре задней панели телевизора.

Два из них находятся по крайней левой части плоской центральной зоны задней панели телевизора.

Затем два посередине.

И наконец два справа.

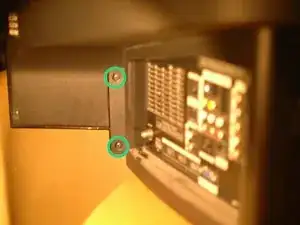

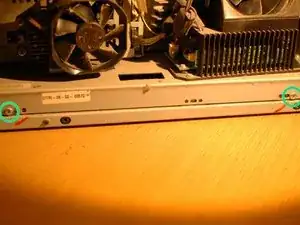

Затем Вы найдёте ещё два винта слева от телевизора, сразу слева от A/V-входов.

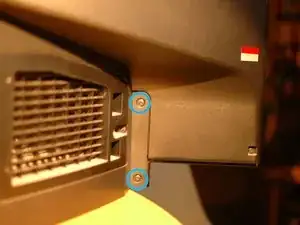

И наконец ещё два чёрных винта справа, за воздухозаборником вентиляции для лампы.

После удаления всех десяти винтов заднюю крышку можно снять. Обратите внимание, что справа расположен длинный вентиляционный патрубок для лампы, который должен освободить рамку телевизора при снятии крышки.

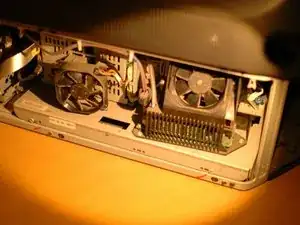

После снятия задней крышки Вы увидите корпус «светового модуля», который содержит лампу, цветовой диск, объектив, плату DMD (с DLP-микросхемой) и другие компоненты.

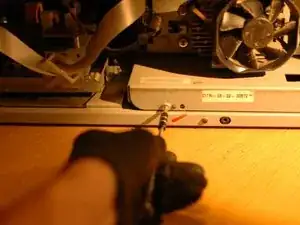

Для продолжения Вам потребуется удалить световой модуль. Для этого снимите два серебристых винта с крестообразным шлицем, которыми крепится направляющая модуля к раме телевизора.

Далее снимите верхние два кабеля с левой стороны светового модуля, которые подключаются к плате DMD.

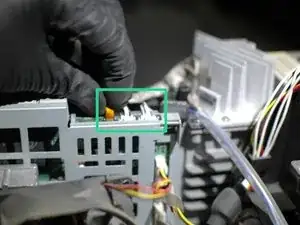

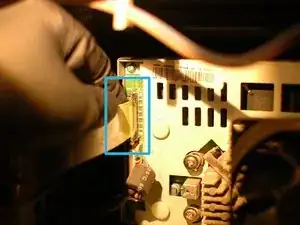

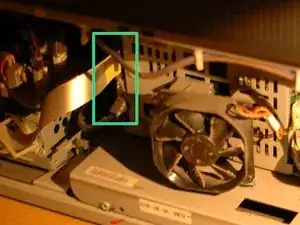

Сначала отсоедините верхний серебристый ленточный кабель. Нажмите на верхнюю и нижнюю часть разъёма кабеля, чтобы освободить маленькие защёлки, удерживающие его в разъёме.

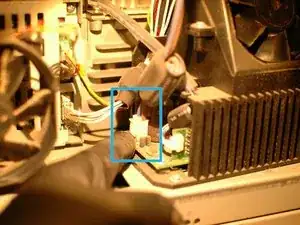

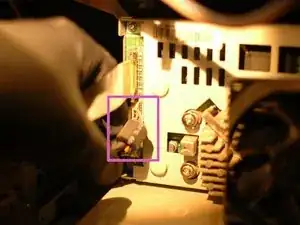

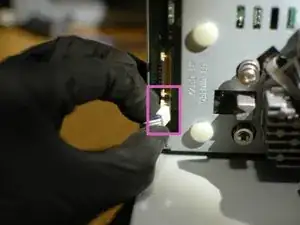

Затем снимите второй кабель, нажав на защёлку, удерживающую белый штекер в разъёме, и одновременно аккуратно потянув штекер прямо наружу.

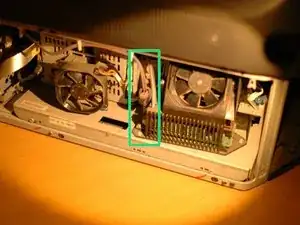

Далее отсоедините силовой кабель, идущий к плате рядом с платой DMD, под вентилятором лампы.

Снимите штекер, нажав на белую защёлку, удерживающую его в разъёме, и потянув кабель вверх.

Хотя это и не обязательно, полезно освободить этот силовой кабель от стяжек, которыми он прикреплён к верхней части рамы телевизора. Это уберёт его с пути при снятии и установке светового модуля.

Теперь Вы можете вытащить световой модуль из корпуса телевизора, потянув его прямо наружу. Он движется по направляющим в рамке телевизора и должен выскользнуть прямо, хотя возможно придётся немного приподнимать его при прохождении некоторых выступов.

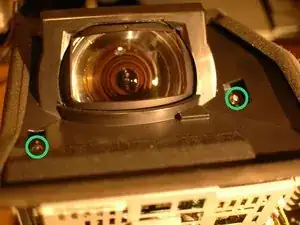

Для облегчения доступа к ряду компонентов на плате DMD, которые требуется снять, сначала удалите чёрный пластиковый щит объектива. Сверху его держат два винта с крестообразным шлицем.

После снятия винтов щит можно вынуть.

Будьте осторожны, не прикасайтесь к объективу.

Далее снимите все кабели, подключённые к плате DMD.

В верхнем правом углу есть небольшой ленточный кабель, который вытягивается вверх, а также два других кабеля со штекерами, фиксируемыми защёлками в маленьких разъёмах. Осторожно снимите эти три кабеля.

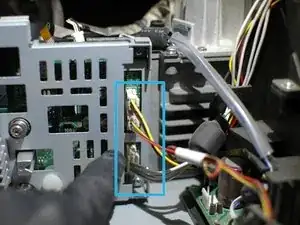

Затем снимите три кабеля на правом конце платы DMD. Два верхних — питание вентилятора, а нижний подключён к управлению лампой.

Наконец, отсоедините самый нижний кабель, подключённый к нижнему левому углу платы DMD.

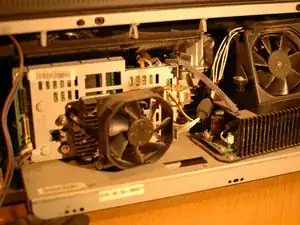

Чтобы получить больше рабочего пространства на плате DMD, снимите охлаждающий вентилятор радиатора DLP-микросхемы. Он крепится двумя винтами с крестообразным шлицем.

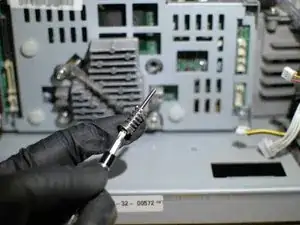

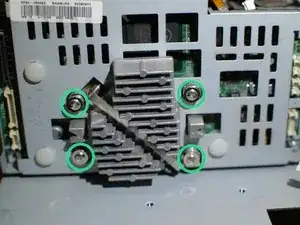

Снимите четыре винта со сжатой пружиной, расположенные по обеим сторонам радиатора. Эти винты прижимают плату DMD, удерживая её в положении под напряжением — после заводской настройки плату DMD необходимо держать в этом положении длительное время, иначе качество изображения ухудшится.

См. пружины, расположенные за винтами, на второй фотографии.

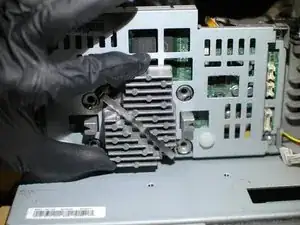

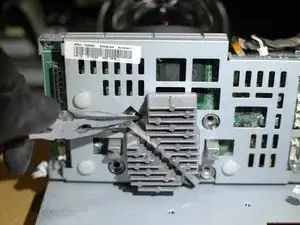

Далее используйте плоскогубцы, чтобы снять зажим, который удерживает радиатор DLP-чипа на месте.

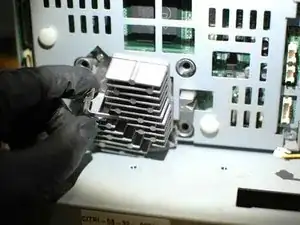

Возможно, радиатор отпадёт сам при снятии зажима. Если нет, аккуратное потягивание должно его снять.

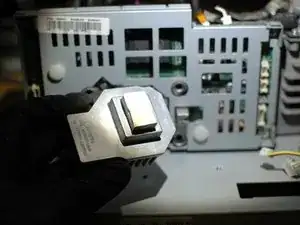

После снятия радиатора вы увидите термопрокладку, установленную на заводе.

Если вы планируете повторно использовать эту термопрокладку с новым DLP-чипом, обязательно защитите её до завершения этого руководства.

Существуют предположения, что недостаточное количество термопасты приводит к преждевременному выходу из строя DLP-чипов в этих телевизорах, поэтому вы также можете рассмотреть вариант удаления заводской термопрокладки и нанесения более качественной термопасты, например Arctic Silver, непосредственно на чип, как это делается с процессором компьютера.

Если вы решите сделать это, сейчас вы можете следовать инструкциям производителя по очистке радиатора от старой термопасты и, при необходимости, по окраске радиатора.

Заглянув в отверстие, где сидит радиатор, вы увидите верхнюю часть DLP-чипа. Почти готово!

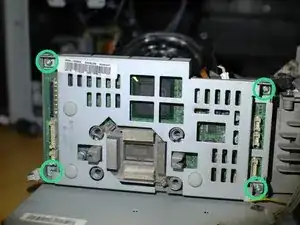

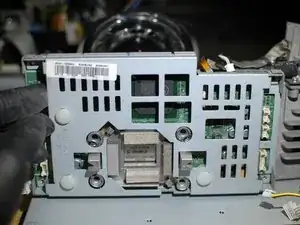

Далее снимите четыре винта, удерживающих внешнюю крышку платы DMD.

Затем снимите внешнюю крышку платы DMD, аккуратно оттянув её от платы.

С открытой платой DMD приступайте к снятию четырёх винтов, которые крепят кронштейн радиатора к плате.

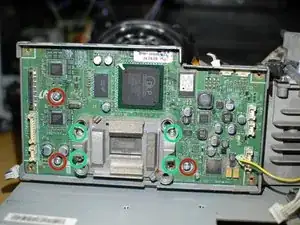

НЕ прикасайтесь к винтам, отмеченным красным.

Эти три винта, отмеченные красным, служат для регулировки DLP-чипа/платы DMD. Прикосновение к ним нарушит заводскую регулировку вашего чипа.

После снятия четырёх винтов, отмеченных зелёным, вы сможете снять кронштейн радиатора.

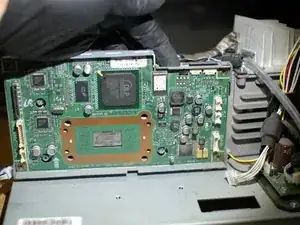

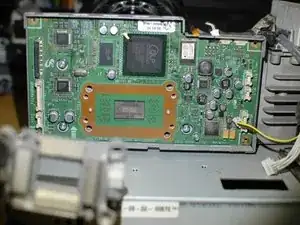

После снятия кронштейна радиатора плату DMD можно вынуть из задней крышки.

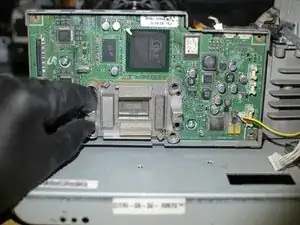

Полезно начать с вытягивания верхнего правого края платы.

Затем потяните правую сторону платы.

Плата должна затем повернуться и выйти справа. Она плотно сидит, но должна сняться при аккуратном обращении.

После снятия платы DMD вы снова увидите три винта. НЕ прикасайтесь к ним! Я просто хотел сказать это ещё раз!

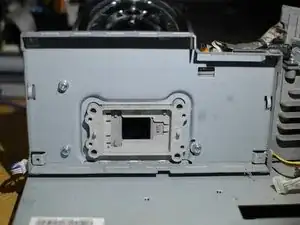

После снятия платы DMD видно, где чип сочленяется с остальной частью светового узла, в отверстии в центре крышки. Сейчас хорошее время, чтобы использовать баллончик со сжатым воздухом и выдуть пыль из этой области.

Переверните плату DMD, и вы увидите DLP-чип.

Если вы когда-либо снимали процессор компьютера, это будет немного иначе. Чип не удерживается механизмом с нулевым усилием вставки с зажимом или рычагом. Вместо этого он удерживается только натяжением контактов.

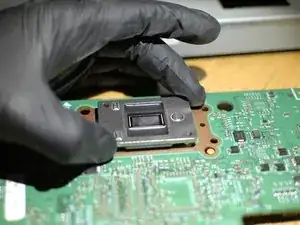

Поэтому при снятии чипа просто тяните вверх, пока он не выйдет из разъёма.

На первой фотографии видна внешняя поверхность чипа, которая соприкасается с радиатором. На заводе на верхней части чипа нет термопасты. Здесь я решил добавить термопасту Arctic Silver для улучшения теплового отведения чипа. Это опционально.

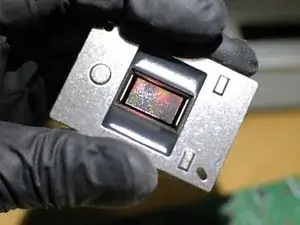

На второй фотографии видно дефектное зеркальное покрытие DLP-чипа. Хорошее зеркальное покрытие должно выглядеть чистым с радужным эффектом. В этом дефектном зеркале видны многочисленные мелкие пятна.

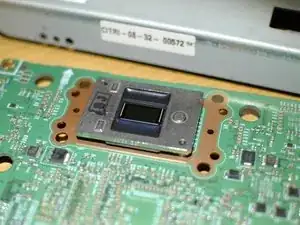

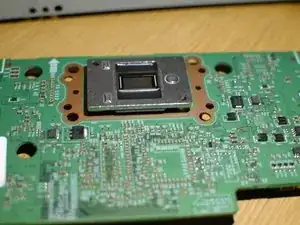

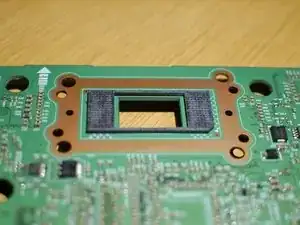

На третьей фотографии видна сокетная часть, в которую устанавливается DLP-чип. При установке запасного чипа он просто вставляется на место.

Будьте очень осторожны, не прикасайтесь к зеркальной поверхности чипа. Также, если вы увидите ЛЮБУЮ пыль на зеркальной поверхности чипа, удалите её баллончиком со сжатым воздухом и/или мягкой безворсовой тканью до полной чистоты.

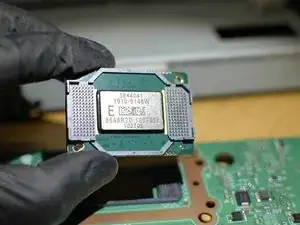

Вот новый DLP-чип, и мы готовы к обратной сборке!

Хотя обратная сборка в основном представляет собой обратный порядок разборки, при установке радиатора убедитесь, что он плотно сидит после установки зажима. Пошатайте радиатор; он должен двигаться очень мало. Если он слишком подвижен, снимите зажим и загните концы вверх, чтобы обеспечить большее натяжение при установке.

Готово! Точки на телевизоре исчезли, устройство готово прослужить ещё много лет!
