Замена главной платы Vizio E422VA

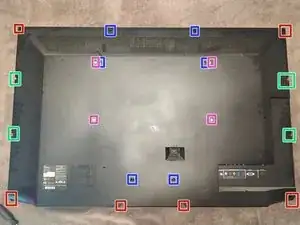

Винты Philips #2, 15.0 мм

Винты Philips #2, 29.5 мм

Винты Philips #2, 8.0 мм

Крепежные точки VESA (M6, 10мм, 400мм * 200мм)

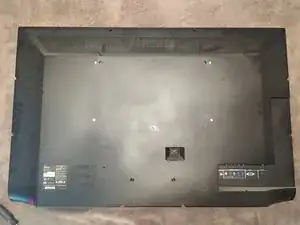

После удаления всех винтов задняя пластиковая крышка может быть снята.

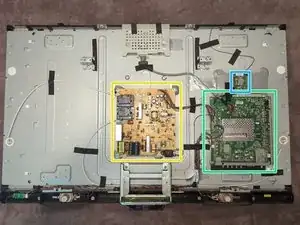

Главная плата

Блок питания / Инвертор подсветки

Плата управления тактированием (T-Con)

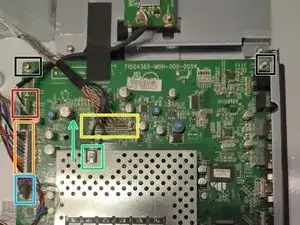

4-контактный разъем к плате T-Con. Удавите пластиковую защелку с боковой стороны и слегка покачайте разъем из стороны в сторону, чтобы удалить.

13-контактный разъем к плате питания. Удавите пластиковую защелку на левом крае и покачайте разъем из стороны в сторону. Возможно, потребуется попридержать верхнюю/нижнюю грань плоской отверткой; чередуйте постепенно.

42-контактный разъем. Подденьте плоской отверткой по левым/правым краям, чередуя постепенно.

Заземляющая защелка. Используя прокалывающее инструмент, надавите в центре, чтобы освободить защелку и потяните защелку в указанном направлении.

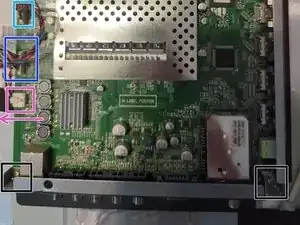

8-контактный разъем. Удавите защелку и потяните разъем вверх от платы.

10-контактный разъем. Удавите защелку и потяните разъем вверх от платы.

4-контактный разъем к динамикам. Удавите защелку и потяните разъем в указанном направлении.

Крепежный винт. Philips #2 @ 6мм

Если у вашей замены платы отсутствует нижний защитный экран I/O, вы можете снять экран I/O со старой платы, убрав отмеченный винт (Philips #2).
