Удаление основной платы телевизора Samsung LA40R81BD 40 дюймов
В этом руководстве вы замените основную плату телевизора Samsung LA40R81BD. Эта задача средней сложности не должна выполняться без соблюдения инструкций. Пожалуйста, убедитесь, что вы сделали фотографии ваших разъемов и проводов перед удалением неисправной основной платы.
Шаг 1
Отключите сетевой кабель и все AV-кабели с задней панели телевизора и аккуратно положите телевизор экраном вниз на чистую ровную рабочую поверхность, чтобы не повредить LCD-экран.

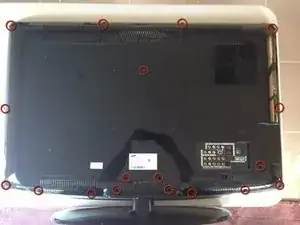

С помощью отвертки Phillips удалите 18 винтов с задней панели.
Осторожно снимите заднюю крышку с телевизора. Вам может потребоваться немного покачать крышку, однако за ней нет зажимов, поэтому она должна легко сняться, если вы полностью открутили все 18 винтов.
Шаг 2

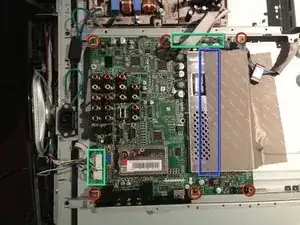

Осторожно оторвите проводящую ткань от металлической крышки на плате
Удалите 5 разъемов с платы
Уберите 6 винтов по периметру платы.
Поднимите основную плату от шасси, следя за тем, чтобы не зацепить ни один из проводов.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
