Ремонт телевизора Samsung 60" LED UN60FH6003FXZA, неисправность T-Con
Технические характеристики платы:
Плата временного управления (T-Con) Samsung UN60FH6003, номер детали BN96-28944A (BN97-07663B)
Симптомы:
- Телевизор включается
- Звук присутствует
- темный экран (подсветка включена, яркость изменяется в зависимости от контента)
- можно включать/выключать телевизор, менять каналы и т.д. с пульта
Другие симптомы, которые, вероятно, устраняются данным ремонтом:
- изображение с инвертированными цветами
- на экране вертикальные линии
- половина экрана без изображения (подсветка все еще работает)
- симптомы, указывающие на неисправность блока видеообработки, в то время как остальные функции работают нормально
Диагностика:
- Неисправность платы T-Con (наиболее вероятно), все, кроме изображения, работало
- Неисправность основной платы (менее вероятно), основная плата не могла обрабатывать визуальную информацию
Ремонт:
1. купил замену платы T-Con (я купил на eBay) - Номер детали платы BN96-28944A (BN97-07663B)
2. откройте телевизор, сняв заднюю крышку (поместите телевизор лицом вниз, удалите все винты, снимите пластиковую заднюю панель)
3. снимите металлическую пластину, которая закрывает плату T-Con, находящуюся в нижней части телевизора. будьте осторожны, чтобы не повредить ленточные кабели, подключенные к плате T-Con
4. отсоедините верхний ленточный кабель, сжимая боковые стороны адаптера и аккуратно вытаскивая его
5. отсоедините два нижних ленточных кабеля. поднимите пластиковую крышку на адаптере/разъеме, которая фиксирует контакты. вытащите ленточные кабели.
6. удалите и замените плату T-Con
7. подключите все ленточные кабели
8. установите металлическую пластину, заднюю крышку телевизора

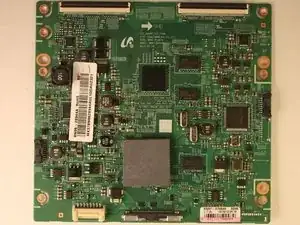

Это плата T-Con (обычно закрыта металлической пластиной)
Сверху изображения находятся два ленточных разъема, которые подключаются к дисплею; кабели можно освободить, подняв черную горизонтальную пластиковую крышку
Снизу изображения находится разъем для кабеля, который идет к основной плате; кабель можно освободить, сжимая фиксаторы по бокам кабеля
будьте осторожны, чтобы не повредить ленточные кабели (если они повредятся, запасные части можно купить на eBay или других онлайн-сайтах)
убедитесь, что вы положили все пластиковые квадратные подложки (теплопроводящий материал?) обратно на новую плату на соответствующие чипы
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
