Замена цветового диска телевизора Samsung HLM/HLN-DLP

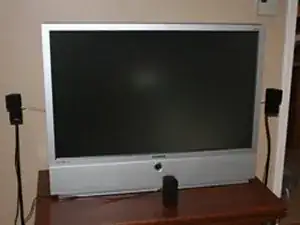

У меня одна из ранних моделей 43" DLP-телевизоров Samsung. Мы прошли через многое вместе, но картинка у него просто отличная. Я его люблю.

Цветовой диск, как я уже говорил, воет как банши, так что вот как его заменить.

Приобретите цветовой диск: я нашёл несколько мест, где был в продаже этот запасной элемент. Самый дешёвый оказался Partstore.com — чуть более $100.

Список необходимого ниже

Отвёртка Philips, не слишком маленькая и длиной не менее 5 дюймов. Один винт трудно достать.

Крошечная (ювелирная) отвёртка. Возможно, не понадобится. Мне она была нужна, чтобы снять разъём.

Пинцет. Он понадобился для доступа к нескольким винтам в тесных местах.

Сжатый воздух. У меня его не было, но я бы хотел. Там пыльно.

Ручка и бумага. Я делал подробные заметки. Если Вы сделаете что-то, о чём я не пишу здесь, запишите это. Я тщательно документировал каждый отсоединённый кабель и каждую снятую деталь. Слава богу, что так сделал.

1–2 часа

ЗАМЕТКИ

В этом документе «лево» и «право» — это «левая» и «правая» стороны сцены, то есть левая и правая стороны корпуса при взгляде на заднюю панель, лицом к дивану.

Практически все винты одинаковы. Их можно безопасно держать в одной чашке, или складывать на стол, или на ковёр, или в любом месте, где Вы храните винты.

Не трогайте ничего, через что может проходить свет, например объектив проектора или сам цветовой диск.

НЕ полагайтесь полностью на этот документ. Внимательно следите за процессом и делайте заметки или цифровые фотографии.

Если Вы только что смотрели телевизор, лампа проектора будет ГОРЯЧЕЙ. Дайте ей остыть.

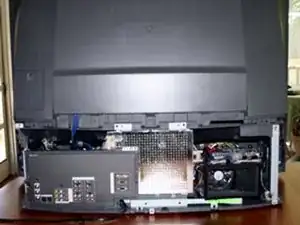

Снимите заднюю панель телевизора. Панель проходит по всей ширине нижней задней части корпуса. Снимать лючок доступа к лампе не обязательно — он снимется вместе с панелью. Всего 14 винтов.

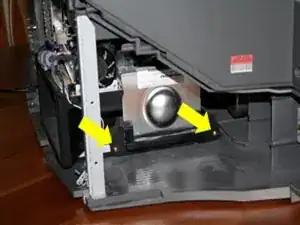

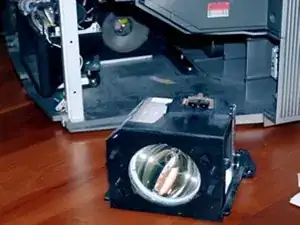

Снимите лампу проектора. Это может быть необязательно, но (а) так лучше виден объект (цветовой диск) и (б) это кажется более безопасным. Это просто. Просто выкрутите два латунных винта, удерживающих её. Она находится с правой стороны телевизора. Винты не выйдут полностью — потяните за ручку и выдвиньте весь блок прямо наружу. Аккуратно храните его в безопасном месте.

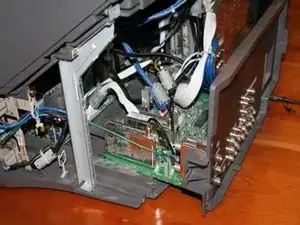

Снимите панель на левой стороне, выкрутив два винта, которые её удерживают. Аккуратно сдвиньте её вместе с прикреплённой печатной платой на несколько дюймов, пока не натянут кабели. Чтобы добраться до цветового диска, отсоединять кабели с этой платы не потребуется. (Конечно, я первый раз отвёл почти все кабели.)

Внимательно запомните, как проложен сетевой кабель внутри корпуса и как он выходит назад. После этого вытащите кабель питания из его выемки внизу корпуса. Он мешает выдвинуть следующую часть.

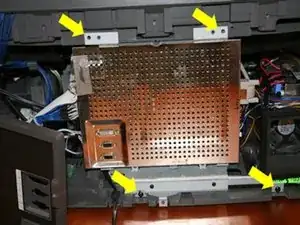

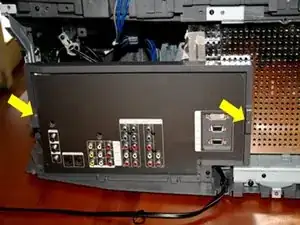

Снимите центральную панель. Выкрутите два винта внизу с большими головками — они отличаются от остальных. Снимать обычные винты, крепящие заднюю панель к основанию, не нужно. Всё это выдвинется вместе. Снимите верхние два винта, которые крепят панель к пластиковому корпусу.

Центральная панель. Два винта снизу имеют более крупные головки, чем остальные. Запомните, что они идут сюда. Ещё два винта внизу удерживают вертикальную панель на основании — их снимать не обязательно. Если Вы их снимете, конструкция станет шаткой.

Медленно выдвигайте центральный блок всего на несколько дюймов и заглядывайте внутрь по ходу. Посадка плотная, поэтому придётся одновременно выводить сверху и снизу. На что обратить внимание: посмотрите, как объектив проектора заключён в пенопластовую опору. Её нужно будет поставить обратно позже, так что внимательно рассмотрите.

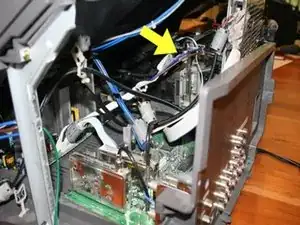

Слева есть несколько кабелей, ограничивающих ход. Их нужно будет отключить:

двухжильный силовой кабель синего/коричневого цвета. Его нужно отсоединить от основной платы.

синий/белый кабель, подключённый к левой стороне. Сожмите разъём, чтобы отщёлкнуть его, и снимите с выдвигаемого центрального блока.

Датчик-переключатель с правой стороны. Выкрутите его с кронштейна корпуса телевизора.

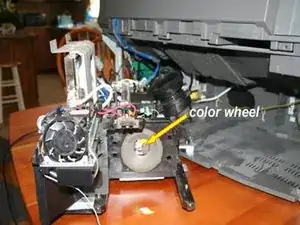

Теперь Вы можете выдвинуть центральную панель и все детали позади неё из телевизора. Если Вы не снимали кабели на левой панели, придётся откинуть всё влево, чтобы освободить доступ.

Примечание: шаги 11–13 описывают извлечение неисправного цветового диска. Рекомендую выполнять их осторожно, как будто Вам может понадобиться снова использовать этот диск. Никогда не знаешь, может понадобится вернуть всё обратно.

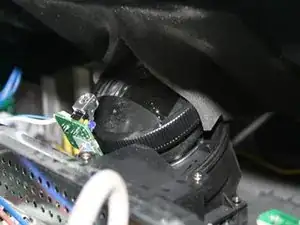

Найдите крышку цветового диска. Сверху на ней находится небольшая зелёная печатная плата с подключёнными чёрным и синим проводами. Отсоедините этот разъём. Также, и это самая сложная часть, снимите два кабеля, идущие от цветового диска. Один — медного цвета ленточный кабель. Он просто вытащится. Другой — кабель с двумя белыми и одним синим проводом. Его трудно вынуть, поэтому нужно аккуратно его поддеть. Я поддевал его часовым или ювелирным отверткой. НЕЛЬЗЯ просто тянуть за провода.

Примечание: один читатель дал отличное предложение, чтобы избежать повреждения белого разъёма на конце синего/белого/белого провода:

Работая техником по обслуживанию Samsung и заменив множество таких цветовых дисков, я обнаружил, что синий/белый провод не обязательно отсоединять от платы DMD (это снижает риск повреждения оптического блока). В проводе достаточно запаса, чтобы провести его вокруг крышки при её снятии. Затем можно отключить провод от старого цветового диска и подключить его к новому (пластиковая защёлка сломается на старом разъёме при снятии, но он по-прежнему плотно станет на новом цветовом диске). Используя этот метод, у меня не было проблем с повторным использованием старого соединительного кабеля

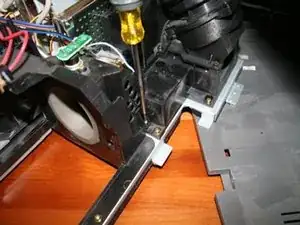

Открутите крышку цветового диска. Её удерживают три винта. Один с тыльной стороны устройства и два спереди. Тот, что сзади, сильно утоплен, поэтому я просто отвинтил их и аккуратно оставил в отверстиях, вытащив вместе с крышкой. Сдвиньте крышку прямо вверх, оголив цветовой диск. При этом обратите внимание, куда идут провода цветового диска — через зазор спереди.

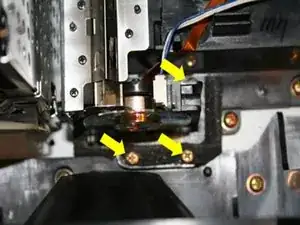

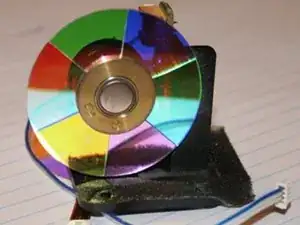

Снимите неисправный цветовой диск. Диск закреплён тремя винтами. Удалите винты и извлеките диск. Диск может быть приклеен вспененной лентой, но он отстанет при небольшом усилии. Для чистого извлечения я приподнял передний край и сдвинул его вперёд.

Вставьте новый цветовой диск. Это может быть сложно сделать, не касаясь диска и не ударив его о корпус. (Здесь понадобятся нервы стальные). Когда вы подберёте нужный угол, он войдёт на место. Не применяйте силу — помните, устройство должно вращаться со скоростью около 9000 об/мин, оно довольно чувствительно. Сначала я пытался установить его с уже вставленными винтами. Это не позволило правильно сдвинуть диск. Урок: установите диск без винтов, а затем при необходимости удерживайте винты пинцетом.

Верните крышку цветового диска на место так, чтобы провода выходили через зазор, обращённый к передней части корпуса. Убедитесь, что провода доходят до своих разъёмов, и закрепите крышку винтами. Три винта. Подключите три коннектора. Металлические контакты на ленточном кабеле направлены назад.

Верните все внутренние компоненты на место. Сдвиньте центральный блок обратно. Не касаясь объектива проектора, разверните разрез в пене так, чтобы он обхватил объектив, и досуньте блок до конца. Центральный блок можно вставить только по его направляющим, поэтому снова не применяйте силу. Подключите два провода, которые Вы сняли с левой стороны. Они подходят только в одном положении. Уже говорил — не применяйте силу? Прикрутите переключатель датчика к кронштейну справа.

Поместите силовой кабель в его паз. Так же, как Вы заметили при разборке.

Сдвиньте левую плату и панель на место. Сейчас закрутите два винта, которые её удерживают; остальные винты крепят панель доступа.

Установите лампу проектора и закрепите её винтами. Я забывал сделать это оба раза.

Наденьте панель доступа и закрутите её (14 винтов)

Включите телевизор в сеть, креститесь и включите питание.
