Замена платы кнопок громкости Sonos Play 3

Вставьте лопаточку (spudger) вдоль края сетки и аккуратно используйте её, чтобы отвести сетку от корпуса. Проведите лопаточкой вдоль всей длины решётки, чтобы отсоединить все защёлки, удерживающие её на месте.

Осторожно оттяните сетку от корпуса динамика, чтобы открыть твитер и два среднечастотных динамика, расположенные за ней.

Возможно, между защёлками сетки и корпусом есть черный липкий клей; однако в нашей модели он был ранее удалён.

Отверткой Phillips #2 выкрутите восемь винтов длиной 1.5 дюйма, которые крепят переднюю панель к корпусу.

Отвинтите один винт Phillips #2 длиной 1 дюйм, расположенный с левой стороны панели. Он может быть скрыт под наклейкой, разрывающей гарантию, которую придётся снять.

Отвинтите один винт Phillips #2 длиной 3/4 дюйма — это последний винт, удерживающий переднюю панель на корпусе.

Аккуратно снимите переднюю панель.

Обратите внимание, что панель состоит из двух слоёв, которые следует сохранить в исходном порядке.

Отключите переднюю панель от материнской платы, аккуратно дотянувшись внутрь и нажав защёлку под проводным разъёмом, затем потяните на себя.

Осторожно извлеките беспроводную плату, расположенную в нижней части передней панели, потянув вверх и наружу указательным пальцем и большим пальцем.

Отключите материнскую плату от платы питания, аккуратно дотянувшись внутрь и нажав защёлку под проводным разъёмом, затем потяните на себя.

Отключите материнскую плату от платы кнопок громкости, аккуратно схватив разъём и потянув его на себя.

Отверткой Phillips #2 отвинтите 4 винта, закрепляющие две пластиковые панели.

Снимите две пластиковые панели по бокам устройства, которые удерживают материнскую плату и плату питания на месте.

Отверткой Phillips отвинтите два винта на задней части устройства, которые удерживают материнскую плату.

Осторожно извлеките материнскую плату из устройства Sonos, сдвинув её прямо назад в вашу сторону.

При установке материнской платы обратно убедитесь, что она плавно входит в пазы с обеих сторон.

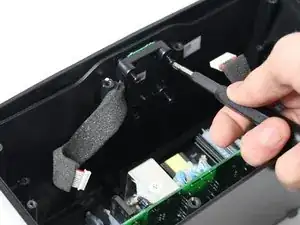

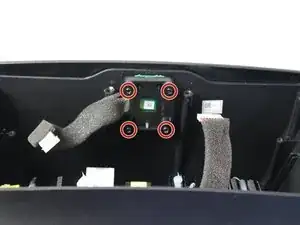

Снимите четыре винта, крепящие плату кнопок к корпусу.

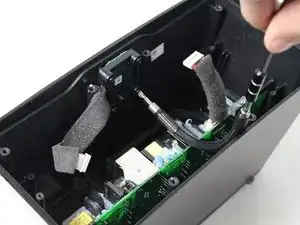

Для удаления двух нижних винтов может понадобиться специальная отвертка. Мы использовали гибкий вал из нашего набора iFixit 54 Bit Driver Kit.

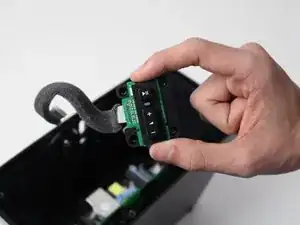

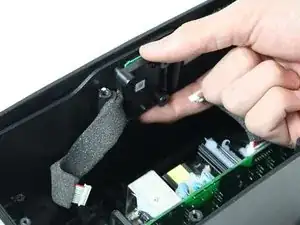

Аккуратно потяните плату кнопок на себя и извлеките её из корпуса.
