Замена основной платы iPod первого поколения

Перед вскрытием iPod убедитесь, что переключатель блокировки находится в положении блокировки.

Открыть iPod может быть непросто; не расстраивайтесь, если потребуется несколько попыток, чтобы его открыть.

Вставьте пластиковый инструмент для вскрытия iPod в зазор между белой пластиковой передней панелью и металлической задней крышкой. Помогает держать iPod за верх и низ, как показано, и сжимать, чтобы приподнять край. После вставки инструмента проведите им вдоль шва, чтобы освободить пять защёлок, удерживающих iPod вместе.

Продолжайте водить инструментом для вскрытия вдоль боковой части корпуса, пока все пять защёлок не будут освобождены.

Работайте вокруг угла iPod и освободите две защёлки, удерживающие корпуса вместе рядом с разъёмом дока.

Освободите пять защёлок, удерживающих iPod вместе на другой стороне. Возможно, вы сможете освободить защёлки, слегка покачивая переднюю панель iPod.

Отведите заднюю панель от iPod.

Поднимите аккумулятор от клеевого слоя, прикрепляющего его к iPod.

Положите аккумулятор рядом с iPod (он всё ещё подключён к основной плате).

Осторожно отсоедините оранжевый ленточный кабель от жёсткого диска.

Если кабель не отсоединяется легко, может помочь аккуратное покачивание кабеля из стороны в сторону.

Поднимите жёсткий диск из iPod.

Осторожно отсоедините белый разъём аккумулятора от основной платы. Убедитесь, что тянете только за сам разъём, а не за провода.

Отодвиньте серую резиновую накладку рядом с ленточным кабелем жёсткого диска, чтобы обнаружить под ней винт T6 Torx.

Удалите обнаруженный винт T6 Torx.

Удалите оставшиеся 3 винта T6 Torx с основной платы.

Сдвиньте основную плату от стороны с портом корпуса и поднимите её из iPod.

Обратите внимание на положение четырёх белых пластиковых защёлок, фиксирующих дисплей к основной плате. Эти защёлки необходимо освободить, прежде чем можно будет снять дисплей.

Используйте лопатку или палец, чтобы освободить четыре белых пластиковых защёлки, указанные на предыдущем изображении.

Используйте лопатку, чтобы аккуратно отсоединить ленточный кабель дисплея, проходящий под бегунком колеса прокрутки.

Используйте лопатку, чтобы аккуратно отсоединить оранжевый кабель жёсткого диска, проходящий под бегунком колеса прокрутки.

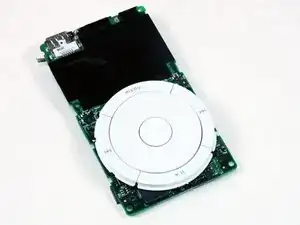

Основная плата и прикреплённое колесо прокрутки остаются.
