Замена кабеля жесткого диска iPod первого поколения

Перед открытием iPod убедитесь, что переключатель блокировки находится в положении «зафиксировано».

Открыть iPod может быть сложно; не расстраивайтесь, если потребуется несколько попыток, чтобы раскрыть корпус.

Вставьте пластиковый инструмент для вскрытия iPod в шов между белой пластиковой передней панелью и металлической задней крышкой. Полезно держать iPod за верх и низ, как показано, и сжимать, чтобы помочь отщелкнуть край. После вставки инструмента проведите им вдоль шва, чтобы освободить пять защелок, удерживающих корпус iPod вместе.

Продолжайте проводить инструментом вдоль стороны корпуса, пока все пять защелок не будут освобождены.

Работайте вокруг угла iPod и освободите две защелки, удерживающие корпус рядом с разъемом док-станции.

Освободите пять защелок, удерживающих корпус с другой стороны. Возможно, вам удастся освободить защелки, слегка покачивая переднюю панель iPod.

Поднимите заднюю панель и снимите её с iPod.

Поднимите аккумулятор, отделяя его от клея, приклеивающего его к iPod.

Положите аккумулятор рядом с iPod (он по-прежнему подключен к плате логики).

Осторожно отсоедините оранжевый плоский кабель от жесткого диска.

Если кабель не отсоединяется легко, полезно слегка покачивать его из стороны в сторону.

Выньте жесткий диск из iPod.

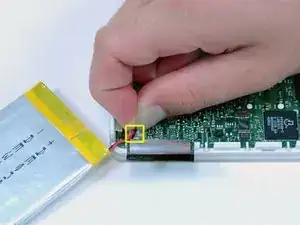

Осторожно отсоедините белый разъем аккумулятора от платы логики. Убедитесь, что тянете только за сам разъем, а не за провода.

Подденьте серую резиновую прокладку возле ленты жесткого диска, чтобы открыть доступ к винту Torx T6 под ней.

Удалите обнаруженный винт Torx T6.

Удалите оставшиеся 3 винта Torx T6 с платы логики.

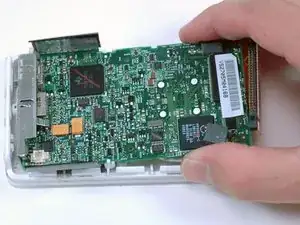

Сдвиньте плату логики от стороны разъема корпуса и поднимите её, чтобы вынуть из iPod.

Используйте лопатку, чтобы осторожно отсоединить оранжевый кабель жесткого диска, проходящий под колесом прокрутки.
