Замена передней камеры iPod Touch 4-го поколения

Передняя панель iPod Touch 4-го поколения приклеена к задней крышке. Настоятельно рекомендуется использовать тепловой пистолет, чтобы размягчить клей.

Установите тепловой пистолет на «низкую» мощность и начните нагревать нижнюю часть Touch возле кнопки Home.

Рекомендуется нагревать выбранную область круговыми движениями для равномерного распределения тепла по устройству.

Осторожно: Touch будет очень горячим. Возможно удобнее держать его в полотенце при поддевании.

Вставьте край монтажного инструмента для iPod между передним стеклом и пластиковым ободком рядом с кнопкой Home.

Не поддевать между пластиковым ободком и стальной задней крышкой.

Подденьте нижний край передней панели вверх, избегая чрезмерного изгиба стекла.

Если поддеть переднюю панель слишком трудно, снова нагрейте её и повторите попытку.

Когда появится достаточно места, чтобы схватить нижний край передней панели, оторвите её от корпуса Touch, отлепляя клей по левому и правому краям.

Если клей отделяется с трудом, размягчите его тепловым пистолетом перед продолжением.

Из-за конструкции Touch 4-го поколения кабель дигитайзера нельзя отключить до снятия логической платы. Проявляйте особую осторожность при обращении с передней панелью, так как она прикреплена к остальной части устройства очень хрупким кабелем дигитайзера.

Кроме того, кабель данных дисплея очень короткий и подключён к логической плате рядом с верхом передней панели. Если он не отключится при освобождении верхнего края передней панели, обязательно отключите его монтажным инструментом перед тем, как отвести переднюю панель от Touch.

Аккуратно оттяните верхнюю часть передней панели от клея, удерживающего её на Touch, учитывая короткий кабель дигитайзера, соединяющий компоненты.

Удалите следующие восемь винтов Phillips #00:

Один винт Phillips 3,5 мм

Два винта Phillips 3,0 мм

Один винт Phillips 2,3 мм

Один винт Phillips 2,4 мм

Три винта Phillips 2,0 мм

Используйте край монтажного инструмента для iPod, чтобы поддеть тонкую стальную крышку над камерой, ориентированной назад.

Обратите внимание на маленькую пружину рядом с ободком рядом с камерой (выделено жёлтым).

Снимите стальную крышку с iPod.

Вставьте край монтажного инструмента под стальную среднюю пластину около нижнего левого угла Touch.

Медленно подденьте вверх, чтобы отделить пластину от клея, фиксирующего её к внутреннему пластиковому корпусу.

Если пластина всё ещё прикреплена к логической плате, снова подогрейте область, чтобы ослабить клей, затем медленно отделите пластину от логической платы с помощью монтажного инструмента.

Под пластиной находится тонкий, хрупкий ленточный кабель. При подъёме пластины будьте осторожны, чтобы не порвать кабель.

Этот кабель может прилипнуть к пластине и очень легко порвётся, если быть неосторожным. Работайте медленно и аккуратно, чтобы не натянуть кабель.

Немного наклоните стальную среднюю пластину, чтобы освободить её от задней крышки.

Осторожно: не порвите кусок медной ленты, соединяющей камеру, ориентированную назад, со стальной средней пластиной.

Поднимите стальную среднюю пластину с задней крышки и оторвите кусок медной ленты, приклеенный к задней камере.

Удалите следующие три винта возле верхнего края логической платы:

Один винт Phillips 2,0 мм

Два винта Phillips 2,3 мм

Используйте край монтажного инструмента для iPod, чтобы осторожно приподнять, но не вытаскивать, модуль задней камеры от задней крышки.

Не пытайтесь пока что полностью удалить заднюю камеру.

Используйте монтажный инструмент для iPod, чтобы слегка приподнять край логической платы рядом с аккумулятором, чтобы можно было захватить её другой рукой.

Не сгибайте логическую плату чрезмерно — она очень тонкая и хрупкая.

Будьте очень осторожны, чтобы не поднять слишком сильно, так как ленточный кабель регулятора громкости всё ещё подключён и порвётся очень легко.

Пока аккуратно приподнимаете логическую плату одной рукой, используйте монтажный инструмент, чтобы приподнять плату рядом с медной лентой у верхнего края логической платы.

Логическая плата будет приподнята достаточно, когда последний разъём сборки дисплея окажется выше верхнего края задней крышки.

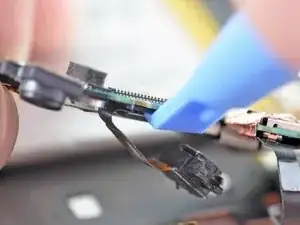

Пока аккуратно приподнимаете верхний край логической платы, используйте монтажный инструмент для извлечения разъёма передней камеры из её гнезда на логической плате.

Удалите переднюю камеру из Touch.
