Замена разъема для наушников iPod Touch 4-го поколения

Передняя панель iPod Touch 4-го поколения прикреплена к задней крышке с помощью клея. Рекомендуется использовать тепловую пушку для размягчения клеевого соединения.

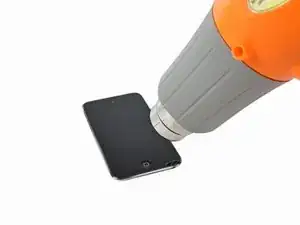

Установив тепловую пушку на «низкую» мощность, начните нагревать нижнюю часть устройства возле кнопки «Домой».

Будьте осторожны: устройство будет очень горячим. Рекомендуется держать его в полотенце во время поддевания.

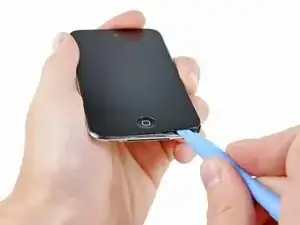

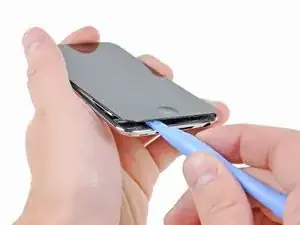

Вставьте кромку инструмента для вскрытия iPod между передней стеклянной панелью и пластиковой рамкой около кнопки «Домой».

Не пытайтесь поддевать между пластиковой рамкой и стальной задней крышкой.

Подденьте нижний край передней панели вверх, следя за тем, чтобы чрезмерно не изогнуть стекло.

Если отсоединить переднюю панель слишком трудно, повторно нагрейте её и попробуйте снова.

Когда появится достаточно места, чтобы захватить нижний край передней панели, приподнимите его вверх, чтобы отклеить клей по её левому и правому краю.

Если разъединить клей слишком сложно, разогрейте его с помощью тепловой пушки перед продолжением.

Из-за конструкции iPod Touch 4-го поколения кабель цифрового преобразователя (диджитайзера) нельзя отключить, пока не будет снята материнская плата. Будьте предельно осторожны при обращении с передней панелью, так как она соединена с остальной частью устройства очень хрупким кабелем диджитайзера.

Кроме того, кабель передачи данных дисплея очень короткий и подсоединен к материнской плате возле верхнего края передней панели. Если он не отключается при освобождении верхнего края передней панели, обязательно отключите его с помощью инструмента для вскрытия iPod перед тем, как поворачивать переднюю панель.

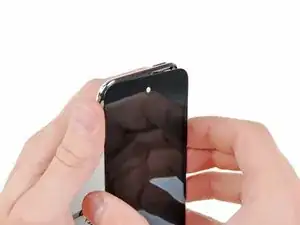

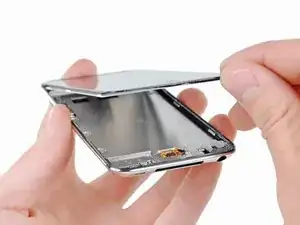

Осторожно оттяните верхнюю часть передней панели от клея, удерживающего её, обращая внимание на короткий кабель диджитайзера, соединяющий две части.

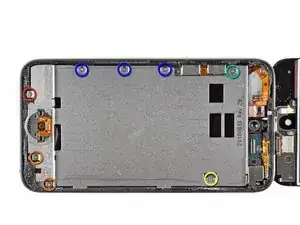

Открутите следующие восемь винтов Phillips #00:

Один винт Phillips 3,5 мм

Два винта Phillips 3,0 мм

Один винт Phillips 2,3 мм

Один винт Phillips 2,4 мм

Три винта Phillips 2,0 мм

Воспользуйтесь кромкой инструмента для вскрытия iPod, чтобы отогнуть тонкую стальную крышку от задней камеры.

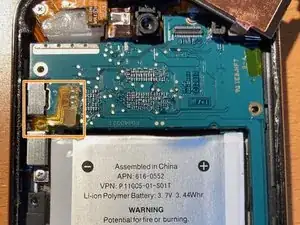

Обратите внимание на маленькую пружину, расположенную рядом с рамкой возле камеры (выделена желтым).

Снимите стальную крышку с iPod.

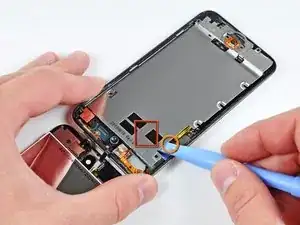

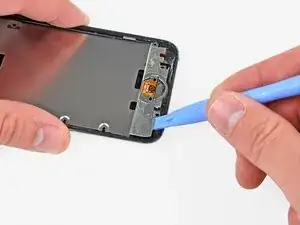

Вставьте край инструмента под стальной средний кожух в левом нижнем углу устройства.

Медленно поддевайте вверх, чтобы отсоединить кожух от клея, удерживающего его к пластиковой внутренней раме.

Если кожух всё ещё приклеен к материнской плате, повторно нагрейте область, чтобы ослабить клей, затем медленно отделите кожух от платы с помощью инструмента.

Под кожухом находится тонкий хрупкий ленточный кабель. Будьте очень осторожны, чтобы не порвать его при поддевании.

Кабель может прилипать к кожуху и легко рвётся, если не проявлять осторожность. Действуйте медленно и не допускайте его деформации.

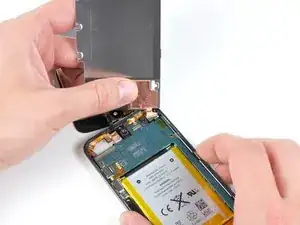

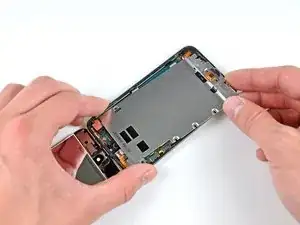

Немного наклоните стальной средний кожух, чтобы вывести его из зацепления с задней крышкой.

Будьте осторожны, чтобы не порвать медную ленту, соединяющую заднюю камеру со стальным средним кожухом.

Поднимите стальной средний кожух с задней крышки и отклейте медную ленту, прилипшую к задней камере.

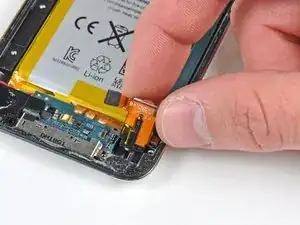

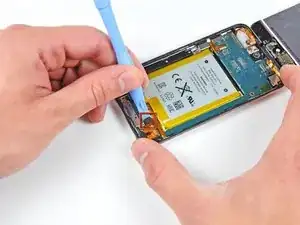

Воспользуйтесь инструментом для вскрытия iPod, чтобы отсоединить разъем для наушников от разъема на материнской плате, поддевая вверх.

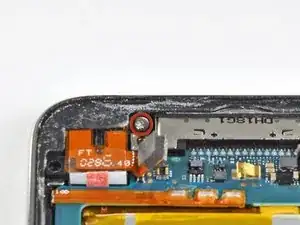

Открутите один винт Phillips 2,6 мм, который крепит блок разъема для наушников к задней крышке.

Винт расположен под углом 90 градусов. Убедитесь, что вы выкручиваете его под таким же углом.

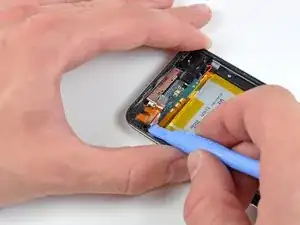

Аккуратно подденьте краем инструмента для вскрытия iPod край разъема для наушников, ближайший к аккумулятору, чтобы вывести его из гнезда.

Извлеките разъем для наушников из его посадочного места в задней крышке.
