Замена док-коннектора 30-контактного разъёма iPod Touch 4-го поколения

Используйте это руководство для замены док-коннектора на iPod Touch 4-го поколения.

ВНИМАНИЕ: этот процесс включает пайку.

Шаг 1

Передняя панель iPod Touch 4-го поколения приклеена к задней крышке. Рекомендовано использовать тепловой пистолет для смягчения клея.

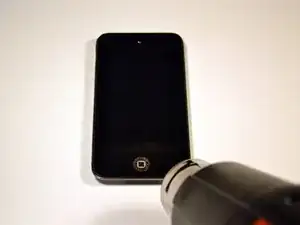

Установите тепловой пистолет на «низкий» режим и начните нагревать нижнюю часть Touch вблизи кнопки «Домой».

Рекомендуется нагревать желаемую область круговыми движениями для равномерного распределения тепла по устройству.

Шаг 2

Будьте внимательны — Touch будет очень горячим. Возможно, удобнее держать его в полотенце во время поддевания.

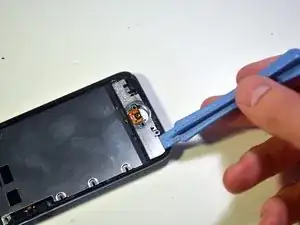

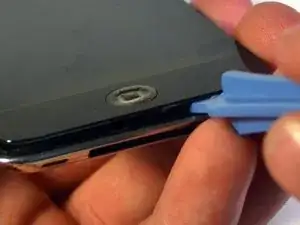

Вставьте край пластикового инструмента для вскрытия между передним стеклом и пластиковой окантовкой рядом с кнопкой «Домой».

Не пытайтесь поддеть между пластиковой окантовкой и стальным задним корпусом.

Подденьте нижний край передней панели вверх, стараясь не чрезмерно изгибать стекло.

Если поддевание передней панели даётся слишком тяжело, снова нагрейте её и повторите попытку.

Шаг 3

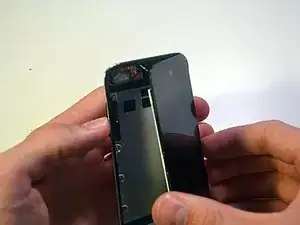

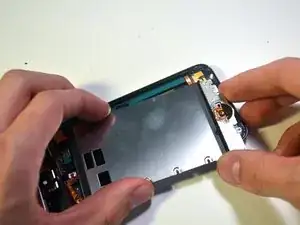

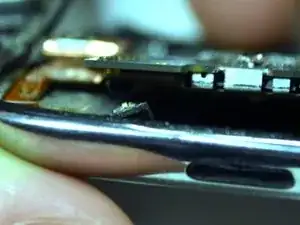

Откиньте переднюю панель от корпуса Touch, чтобы оторвать клей вдоль левой и правой кромок.

Если клей трудно отделяется, используйте тепловой пистолет для его смягчения перед продолжением.

Шаг 4

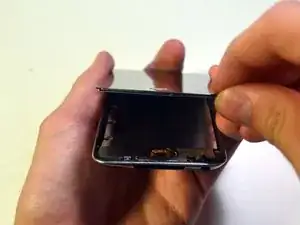

Проявляйте крайнюю осторожность при обращении с узлом передней панели, так как он соединён с остальной частью Touch очень тонким кабелем дигитайзера.

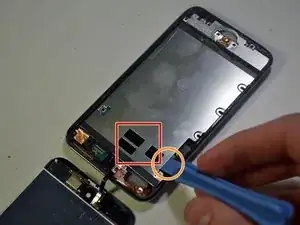

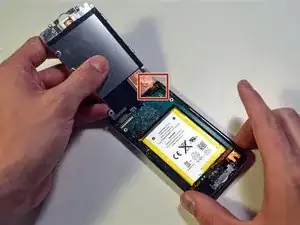

Кабель данных дисплея очень короткий и подключён к плате логики рядом с фронтальной камерой. Если он не отключается от платы при освобождении верхнего края узла передней панели, обязательно отсоедините его пластиковым инструментом перед поворотом узла наружу.

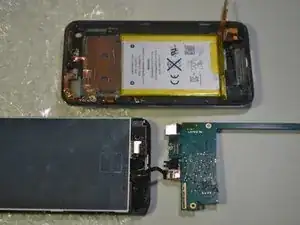

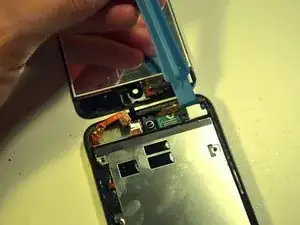

Осторожно оттяните верхнюю часть узла передней панели от клея, удерживающего её к Touch, учитывая короткий кабель дигитайзера, соединяющий эти компоненты.

Шаг 5

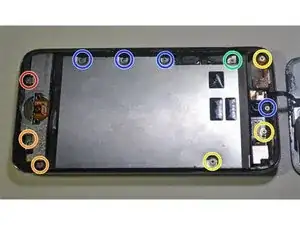

Снимите следующие восемь винтов Phillips #00:

Один винт Phillips 3,5 мм

Два винта Phillips 3,0 мм

Три винта Phillips 2,3 мм

Один винт Phillips 2,4 мм

Четыре винта Phillips 2,0 мм

Шаг 6

Используйте край пластикового инструмента для вскрытия, чтобы поддеть тонкую стальную крышку над тыльной камерой.

Снимите стальную крышку с iPod.

Шаг 7

Вставьте край пластикового инструмента для вскрытия под экранирующую пластину (EMI Shield) в нижнем левом углу Touch.

Подденьте вверх, чтобы отделить пластину от клея, прикрепляющего её к внутреннему пластиковому корпусу.

Если пластина всё ещё прикреплена к плате логики, подогрейте эту область тепловым пистолетом, чтобы ослабить клей, затем отделите пластину от платы с помощью инструмента для вскрытия.

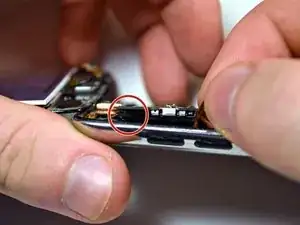

Здесь находится очень тонкий ленточный кабель, соединяющий кнопки громкости и питания с платой логики. Будьте осторожны при поддевании в этом месте — кабель очень хрупкий и может порваться.

Шаг 8

Немного наклоните стальной экран (EMI Shield), чтобы отстегнуть его от заднего корпуса.

Будьте осторожны, чтобы не порвать кусок медной ленты, соединяющий тыльную камеру со стальной EMI-пластиной.

Поднимите EMI-пластину с заднего корпуса и оторвите кусок медной ленты, приклеенный к тыльной камере.

Шаг 9

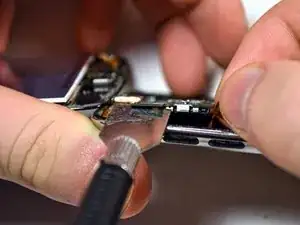

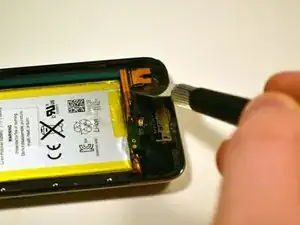

Используйте пластиковый инструмент для вскрытия, чтобы поддеть разъём для наушников и вынуть его из гнезда на плате логики.

Шаг 10

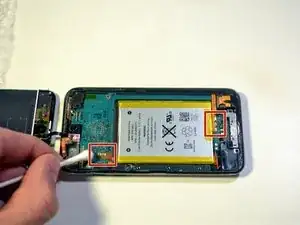

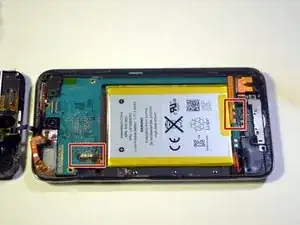

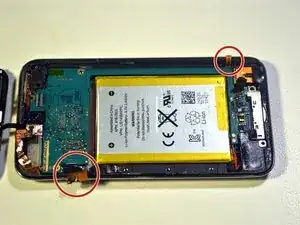

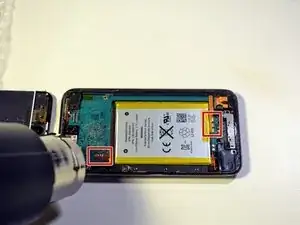

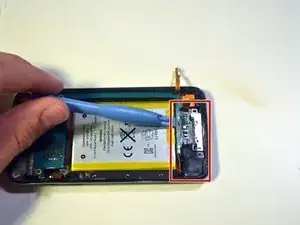

Области, выделенные красным, показывают три пайки справа от батареи и четыре более мелких пайки слева от батареи.

Эти соединения фиксируют шлейф питания/громкости (самое левое соединение) и шлейф батареи (самое правое соединение) к плате логики.

На следующих шагах вы будете выпаивать шлейф батареи и шлейф питания/громкости с платы логики.

Эти соединения могут быть покрыты прозрачным силиконом/клеем, который необходимо удалить перед выпаиванием.

Шаг 11

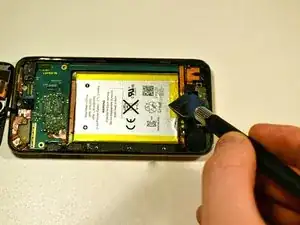

С помощью теплового пистолета нагрейте силикон/клей в течение 5–10 секунд, затем используйте изопропиловый спирт и ватную палочку, чтобы удалить силикон/клей.

НЕ перегревайте силикон/клей, иначе он превратится в жидкость и растечётся повсюду.

Шаг 12

Два ленточных кабеля прикреплены к плате логики через паянные площадки с небольшими отверстиями, которые проходят через кабели и припаяны к плоским контактам на поверхности платы.

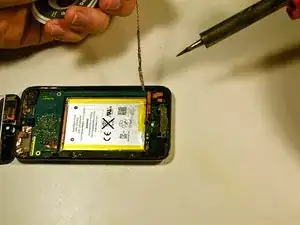

Чтобы выпаять шлейф батареи, поместите медную оплётку для удаления припоя поверх существующих паянных площадок и придавите оплётку паяльником.

Когда припой расплавится и впитается в оплётку, удалите оплётку с площадки.

Процедуру может потребоваться повторить два или три раза, чтобы полностью удалить весь припой.

Остерегайтесь перегрева платы и кабеля. Прикасайтесь жалом паяльника к площадке только настолько долго, чтобы припой расплавился. Избыточное тепло может испортить плату логики или расплавить ленточный кабель.

НЕ замыкайте соединение между паянными площадками на плате и на ленточном кабеле. Короткое замыкание может вывести из строя плату логики.

Повторите этот процесс для шлейфа питания/громкости.

Шаг 13

После удаления всех паяных площадок аккуратно вытяните оба ленточных кабеля из логической платы и отогните их назад, чтобы они не мешали.

Шаг 14

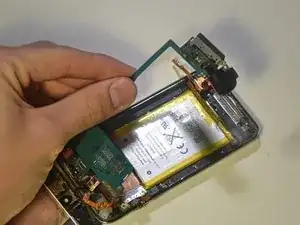

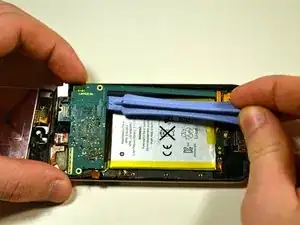

Начиная выше батареи вблизи места подключения кабеля питания/регулировки громкости, используйте монтажную лопатку для мобильных телефонов, чтобы медленно поддеть логическую плату прямо вверх.

НЕ поддёргивайте быстро, так как кабель Wi‑Fi всё ещё будет подключен.

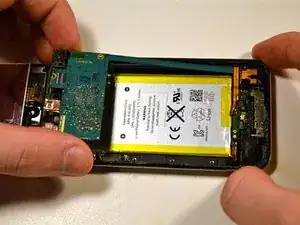

На этом этапе верхняя часть логической платы должна приподняться от корпуса. Нижняя часть платы и кабель Wi‑Fi всё ещё должны быть прикреплены к стальному каркасу.

Шаг 15

Кабель Wi‑Fi подключён к нижней части логической платы маленьким разъёмом. Его необходимо отсоединить перед извлечением платы из корпуса.

Вставьте край металлической лопатки под логическую плату, между защёлкой разъёма кабеля Wi‑Fi и платой.

Осторожно отогните разъём от логической платы.

Шаг 16

Слегка разогрейте красным отмеченные участки тепловой пушкой, чтобы размягчить клей под логической платой.

Не перегревайте эту область, чрезмерное тепло может вывести из строя динамик.

После нагрева аккуратно подденьте логическую плату лопаткой для вскрытия мобильных телефонов.

Перед поддеванием убедитесь, что лопатка подведена под красный провод динамика, расположенный в нижнем левом углу устройства.

Поднимите нижнюю часть логической платы из корпуса пальцами.

Передняя камера может всё ещё держаться на клее. Используя металлическую лопатку, аккуратно отодвиньте переднюю камеру от корпуса.

Извлеките логическую плату из стального корпуса.

Шаг 17

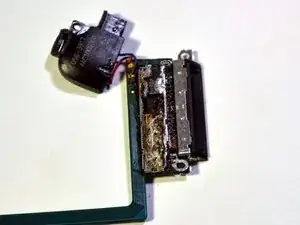

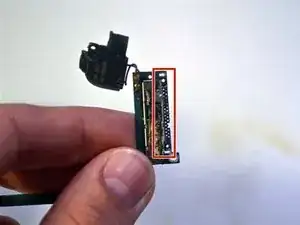

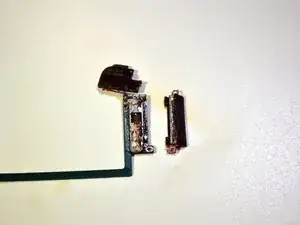

Док-коннектор закреплён на логической плате 30 контактами и двумя металлическими штифтами, которые выступают через отверстия в плате.

Шаг 18

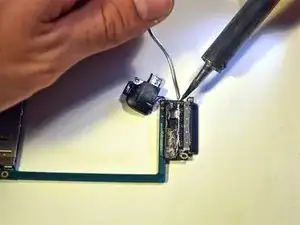

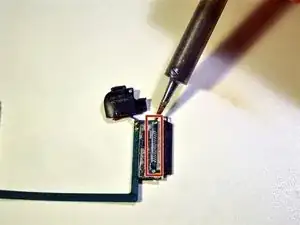

Отпаивайте два паяных шва и 30 контактов.

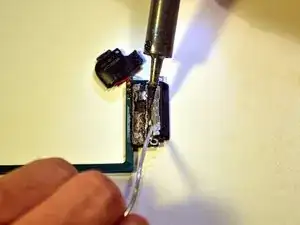

Чтобы отпаять шов, поместите медную оплётку для выпаивания поверх существующего припоя и прижмите оплётку паяльником.

Когда припой расплавится и впитается в оплётку, удалите оплётку с площадки.

Процесс может потребовать повторения два или три раза для полного удаления припоя.

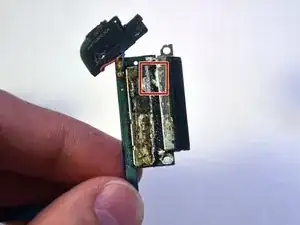

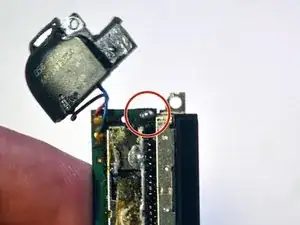

НЕ допускайте попадания припоя на выделенное золотое кольцо, так как вы не сможете его удалить.

Повторите тот же процесс для второго паяного шва и всех 30 контактов.

Шаг 19

Когда весь припой удалён, подденьте док‑коннектор прямо вниз от логической платы с помощью металлической лопатки.

НЕ извлекайте док‑коннектор до полного удаления припоя, иначе контакты оторвутся от коннектора и останутся в логической плате.

Если всё сделано правильно, вы должны видеть насквозь логическую плату в местах, где раньше были все 30 контактов и два металлических штифта.

Шаг 20

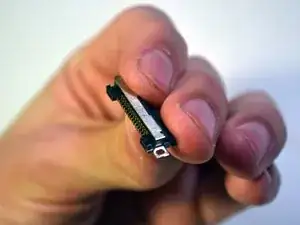

Положив логическую плату лицевой стороной вниз, проденьте контакты нового разъёма через отверстия в плате, убедившись, что каждый контакт проходит через плату.

НЕ прикладывайте чрезмерную силу, чтобы не погнуть контакты.

Шаг 21

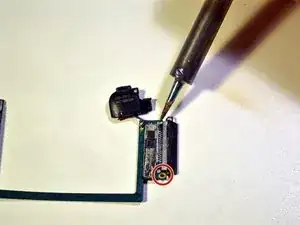

Припаяйте два металлических штифта обратно к логической плате.

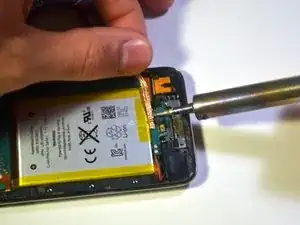

Приложите жало паяльника к металлическому штифту.

Расплавьте припой так, чтобы он образовал купол на вершине штифта.

Уберите припой и жало паяльника с контактной площадки, как только на площадке образуется достаточное количество припоя.

После завершения припаянные площадки должны иметь овальную, пилюлевидную форму.

Шаг 22

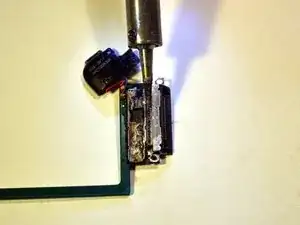

Припаяйте все 30 контактов обратно к логической плате.

Нагрейте все 30 контактов жалом паяльника.

Расплавьте каплю припоя на контактах и распределите её жалом паяльника.

Повторяйте, пока все контакты не будут покрыты припоем.

Убедитесь, что припой покрывает каждый контакт и проходит на другую сторону логической платы.

НЕ давите сильно на контакты жалом паяльника, так как вы можете погнуть контакты.

Удалите излишки припоя медной оплёткой для выпаивания.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.
