Замена материнской платы iPod Nano 2-го поколения

Перед тем как открыть iPod, убедитесь, что переключатель блокировки включён.

Аккуратно вставьте инструмент для вскрытия iPod в зазор между металлическим корпусом и белой пластиковой верхней панелью.

Поднимите верхнюю панель с iPod. Она приклеена слабым клеем, поэтому может потребоваться некоторое усилие.

При снятии нижней панели не согните пластик вокруг разъёма док-станции.

Аккуратно вставьте инструмент для вскрытия iPod в зазор между металлическим корпусом и белой пластиковой панелью.

Поднимите нижнюю панель с iPod. Она приклеена слабым клеем, поэтому может потребоваться некоторое усилие.

Удалите следующие два винта:

Один винт Phillips №00 с большой головкой рядом с разъёмом для наушников.

Один винт Phillips №000 с меньшей головкой рядом с боковой стороной iPod. Этот винт легко срывает, поэтому надавливайте на отвёртку плотно.

Воспользуйтесь металлической лопаткой, чтобы аккуратно отсоединить разъём для наушников от корпуса. НЕ отсоединяйте разъём полностью от iPod, поскольку он соединён с колесом прокрутки хрупкой лентой.

Выдвиньте разъём для наушников, пока белый пластиковый корпус не освободится от металлического корпуса.

Удалите винт Phillips №00, который открылся под разъёмом для наушников. Будьте осторожны, этот винт легко срывает.

Выньте кронштейн нижней панели из iPod.

Удалите два винта Phillips №00 сверху iPod.

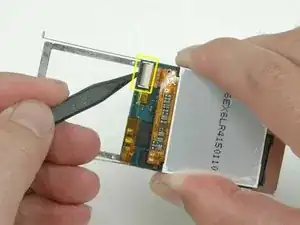

Выделенный разъём соединяет колесо прокрутки и разъём для наушников с материнской платой. Этот кабель необходимо отключить от материнской платы, прежде чем продолжить.

Используйте лопатку для отсоединения кабеля разъёма для наушников от материнской платы. Аккуратно подденьте разъём в сторону (или вверх, если удобнее) передней части iPod, пока он не отсоединится от материнской платы. Разъём похож на соединение деталей LEGO®.

Специальная подсказка при сборке: вставьте разъём до тех пор, пока он не окажется над соответствующим разъёмом на материнской плате. Затем поместите тонкий инструмент сверху на разъём и аккуратно нажмите, защёлкнув его на разъёме материнской платы.

Используйте лопатку, чтобы протолкнуть материнскую плату через корпус iPod наружу. Колесо прокрутки и разъём для наушников должны остаться в iPod.

Будьте осторожны, не зацепите разъём для наушников и колесо прокрутки о материнскую плату при извлечении платы и дисплея.

При удалении материнской платы вставьте кончик лопатки в отверстие, откуда вы удалили винт, и аккуратно вытолкните её. Щель поможет удержать инструмент на месте и снизить риск повреждения платы.

Полностью удалите дисплей и материнскую плату из металлического корпуса.

При сборке убедитесь, что батарея плотно установлена. Если посадка слишком тесная, край дисплея может поцарапать внутреннюю часть экранного окна.

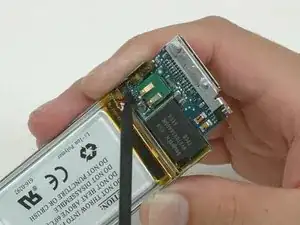

Используйте лопатку, чтобы соскрести чёрный клей, покрывающий три провода батареи.

Отклейте оранжевую ленту, закрывающую три точки пайки на другой стороне материнской платы.

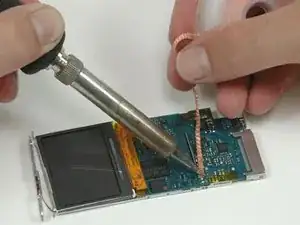

Поместите оплетку для удаления припоя поверх существующего шара припоя.

Поместите паяльник поверх оплетки над существующим шаром припоя.

Удерживайте паяльник на месте до тех пор, пока припой не расплавится и не впитается в оплётку.

Повторите ту же процедуру на оставшихся двух разъёмах.

Берегитесь сдирать металлические кольца вокруг разъёмов с материнской платы. Если случайно их удалить, не получится подключить новую батарею.

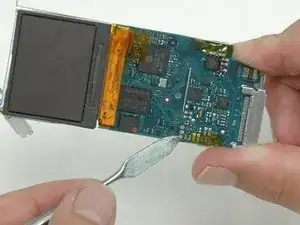

Используйте металлическую лопатку, чтобы аккуратно выровнять провода батареи. Убедитесь, что касаетесь только одного контакта одновременно.

Вытяните провода батареи сквозь материнскую плату, чтобы освободить батарею. Если провода не выходят легко, убедитесь, что они выровнены, и весь припой удалён.

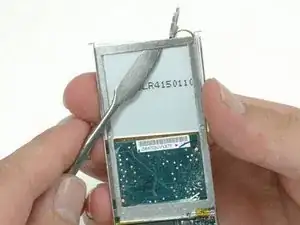

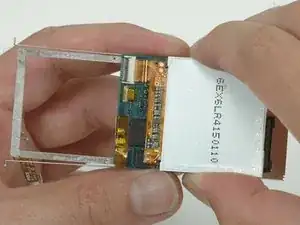

Используйте металлическую лопатку, чтобы аккуратно отсоединить металлический кронштейн от задней части дисплея. Убедитесь, что отделяете только кронштейн, а не прозрачный экран с задней стороны дисплея. Работая изнутри дисплея, вы не сможете случайно отогнуть прозрачную пластиковую защиту.

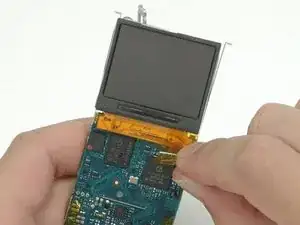

Отклейте оранжевую ленту, закрывающую ленточный кабель дисплея.

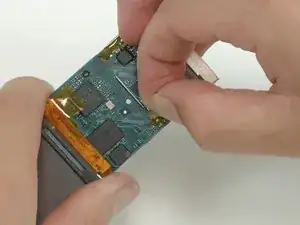

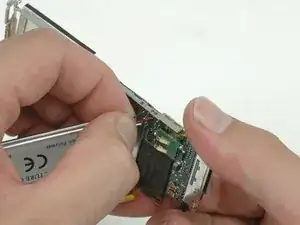

Воспользуйтесь лопаткой, чтобы поднять чёрную пластиковую защёлку, удерживающую оранжевый шлейф дисплея. Защёлка повернётся вверх на 90 градусов и освободит шлейф.

Выдвиньте шлейф дисплея из разъёма и снимите дисплей с материнской платы.

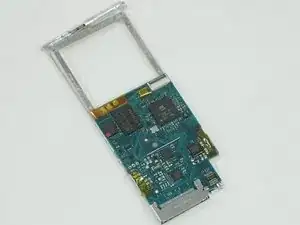

Остаётся материнская плата.
