Замена батареи iPod Nano третьего поколения

Обратите внимание, что снятие задней панели с задней части iPod приведёт к значительному повреждению панели. Мы настоятельно рекомендуем приобрести дополнительную заднюю панель для правильной повторной сборки iPod.

Перед открытием iPod убедитесь, что переключатель блокировки находится в положении блокировки.

Задняя панель крепится к переднему корпусу с помощью восьми защёлок, постоянно прикреплённых к задней панели. Эти защёлки фиксируются на небольших выступах, расположенных на переднем корпусе.

Чтобы освободить выступы, их необходимо сдвинуть к центру устройства Nano. Обратите внимание на расположение всех выступов на задней панели. При использовании инструмента для вскрытия iPod работайте в местах расположения этих защёлок.

Для наглядности, две защёлки, выделенные красным, находятся ближе всего к разъёму для наушников.

Вскрытие iPod может быть сложной задачей. Не расстраивайтесь, если с первого раза не получится открыть устройство.

Вставьте большой инструмент для вскрытия iPod в зазор между передним корпусом и задней панелью, над разъёмом док-станции. Край инструмента должен быть направлен к задней панели, чтобы случайно не поцарапать анодированный алюминиевый передний корпус.

Вставьте маленький инструмент для вскрытия iPod в зазор сбоку разъёма для наушников, направив край инструмента к задней панели.

Осторожно увеличьте существующий зазор, нажимая и двигая малым инструментом для вскрытия iPod вблизи каждой из двух защёлок на задней панели, сдвигая защёлки к центру устройства Nano, пока обе не будут освобождены.

Большой инструмент для вскрытия iPod больше не нужен для доступа к левой стороне устройства.

Повторите ту же процедуру, описанную на предыдущем шаге, чтобы освободить три защёлки вдоль стороны переключателя блокировки на Nano.

Вставьте инструмент для вскрытия iPod в зазор у левого верхнего угла Nano и освободите три защёлки вдоль верхнего края задней панели.

Убедившись, что все защёлки освобождены, разъедините две половины iPod.

Задняя панель теперь полностью отсоединена от iPod.

После снятия заднего корпуса задняя часть Вашего Nano должна выглядеть так.

Выкрутите следующие шесть винтов:

Один винт Phillips длиной 1,8 мм.

Три винта Phillips длиной 1,9 мм.

Один винт Phillips длиной 2,4 мм.

Один винт Phillips длиной 2,6 мм.

Используя лопатку, поднимите коричневую защёлку крепления ленточного кабеля поворотного колеса.

Защёлка шарнирно закреплена с края, ближайшего к краю корпуса.

Используйте край лопатки, чтобы выдвинуть ленточный кабель поворотного колеса из его разъёма.

Плата логики всё ещё подключена к iPod с помощью ленточного кабеля дисплея.

Плата логики всё ещё соединена с передним корпусом с помощью ленточного кабеля дисплея, расположенного сбоку платы логики, где находится разъём для наушников.

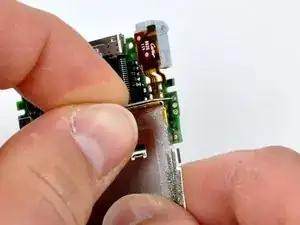

Поднимите блок платы логики из переднего корпуса со стороны разъёма поворотного колеса (кабель, который Вы только что отключили). Поверните блок платы логики вокруг ленточного кабеля дисплея и положите его рядом с передним корпусом.

Используйте лопатку, чтобы поднять защёлку крепления ленточного кабеля дисплея.

Защёлка шарнирно закреплена с края, ближайшего к батарее.

Выдвиньте ленточный кабель дисплея из его разъёма.

Теперь плата логики полностью отключена от переднего корпуса.

Перед продолжением снимите металлический ЭМП-язычок, потянув его от клейкой поверхности на плате логики.

Не забудьте установить его обратно в процессе сборки.

Замена батареи на iPod Nano третьего поколения требует пайки. Перед продолжением убедитесь, что у Вас есть все необходимые инструменты и достаточный опыт пайки мелких электронных компонентов.

Перед демонтажом кабелей батареи необходимо удалить небольшое количество чёрного резиноподобного клея, который фиксирует их на плате логики.

Подденьте концом лопатки клей снизу и сдвиньте его к батарее, чтобы освободить его от поверхности платы логики.

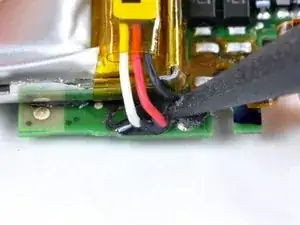

Начните освобождать клей от одного из внешних выводов, затем удалите его из двух зазоров между выводами и, наконец, протолкните лопатку вдоль задней стороны выводов, чтобы полностью удалить клей с выводов платы логики и батареи.

Выводы батареи хрупкие, поэтому будьте аккуратны и не порвите их при удалении чёрного клея.

Выводы батареи, полностью освобождённые от клея, должны выглядеть так.

Для выполнения нескольких следующих шагов потребуется паяльник.

Концы проводов аккумулятора продеты в небольшие отверстия на материнской плате и зафиксированы небольшим количеством припоя.

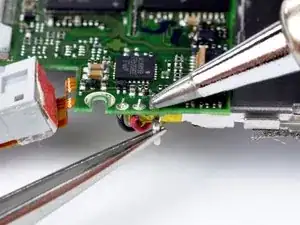

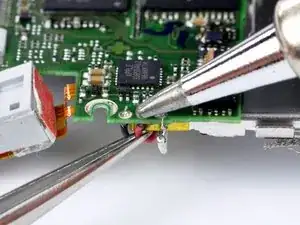

Начните с нагрева оголенного конца белого провода аккумулятора жалом паяльника, одновременно потянув провод в сторону от соединения. Удерживайте провод за изоляцию пинцетом.

Учитывая хрупкость электронных компонентов, крайне важно ограничить передачу тепла от паяльника на материнскую плату. Простой способ добиться этого — тянуть провод аккумулятора с небольшим постоянным усилием, пока паяльник разогревает соединение.

Как только припой расплавится и провод легко выйдет, немедленно уберите жало паяльника с соединения, чтобы избежать повреждений.

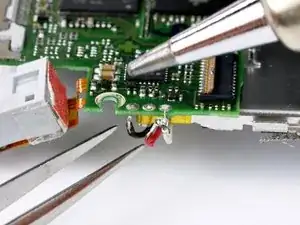

Отпаяйте оставшиеся провода, следуя процедуре, показанной на предыдущем шаге.

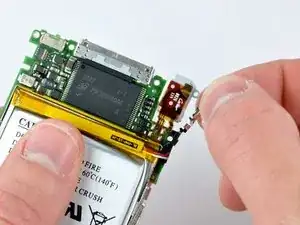

Теперь все провода должны быть отпаяны и отключены от материнской платы.

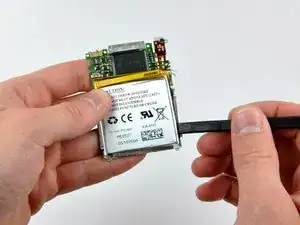

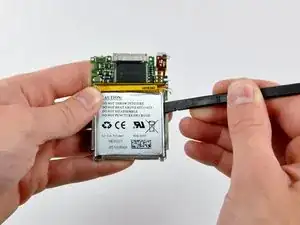

С помощью лопатки отогните аккумулятор от клейкого слоя, которым он прикреплён к защитному кожуху аккумулятора.

Начните отгибать с верхнего правого угла аккумулятора и продвигайтесь по периметру, пока аккумулятор не поднимется достаточно высоко, чтобы можно было взять его пальцами.

Извлеките аккумулятор из защитного кожуха.

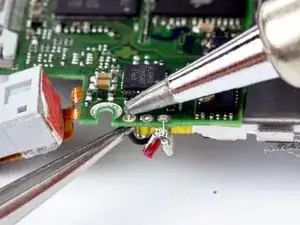

Чтобы облегчить пайку нового аккумулятора, убедитесь, что отверстия в контактных площадках на материнской плате свободны от припоя. Это позволит вам сначала вставить оголённые концы проводов нового аккумулятора в отверстия, а затем припаять их, вместо того чтобы одновременно вводить провода, наносить припой и нагревать контактную площадку.

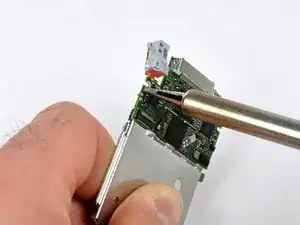

Чтобы расчистить отверстия, используйте насос для отсоса припоя с одной стороны платы, одновременно приложив паяльник к другой стороне печатной платы.

Пожалуйста, не используйте никакие другие методы, кроме отсоса припоя, поскольку они могут повредить печатную плату и привести к необходимости замены не только аккумулятора, но и материнской платы.

Не перегревайте материнскую плату. Если жало не пройдёт сквозь отверстие с первого раза, дайте плате остыть, после чего повторно нагрейте контактную площадку. Повторяйте данный процесс, пока жало не пройдёт сквозь отверстие полностью.

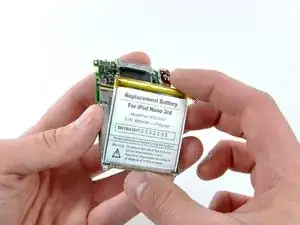

Установите новый аккумулятор в металлический лоток, прикрепив его к клейкому слою.

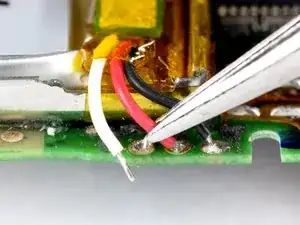

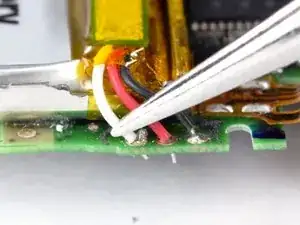

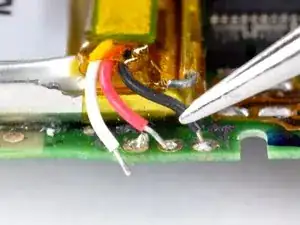

С помощью пинцета вставьте оголённые концы проводов аккумулятора в соответствующие отверстия.

Вставьте чёрный провод в крайнее правое отверстие.

Вставьте красный провод в центральное отверстие.

Вставьте белый провод в крайнее левое отверстие.

Чтобы провода не смещались, может быть полезно сначала придать изолированной части проводов их окончательную форму, а затем вставить оголённые концы в отверстия.

На этом шаге Вы припаяете провода аккумулятора к контактным площадкам на материнской плате.

Избыточное количество тепла, передаваемого на материнскую плату при пайке, может привести к необратимому повреждению электронных компонентов. Как правило, прикладывайте жало паяльника к соединению лишь столько времени, сколько необходимо для расплавления припоя, после чего немедленно убирайте его.

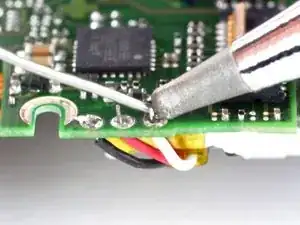

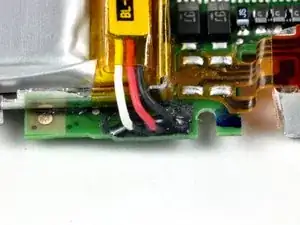

Выполните пайку, кратковременно приложив жало паяльника к соединению, введя припой в соединение (расплавив его), после чего быстро уберите и припой, и жало паяльника с соединения. Припой должен равномерно распределиться вокруг провода нового аккумулятора, надёжно соединяя его с контактной площадкой на материнской плате.

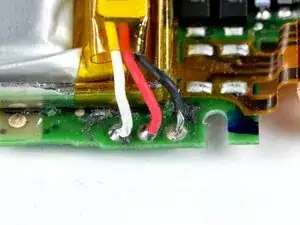

Аналогичным образом припаяйте остальные два провода аккумулятора, тщательно следя за тем, чтобы не замкнуть соединения между собой.
