Замена дисплея iPod первого поколения

Перед открытием iPod убедитесь, что переключатель блокировки (hold) находится в положении «заблокировано».

Открыть iPod может быть сложно; не расстраивайтесь, если потребуется несколько попыток, чтобы его открыть.

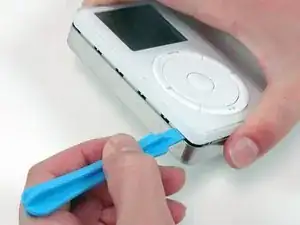

Вставьте пластиковый инструмент для вскрытия iPod в шов между белой пластиковой передней панелью и металлической задней крышкой. Удобно держать iPod сверху и снизу, как показано, и сжимать, чтобы отщелкнуть край. После вставки инструмента проведите им вдоль шва, чтобы освободить пять защёлок, удерживающих iPod вместе.

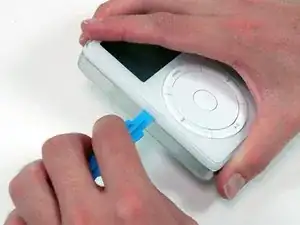

Продолжайте проводить инструментом для вскрытия вдоль боковой части корпуса, пока все пять защёлок не будут освобождены.

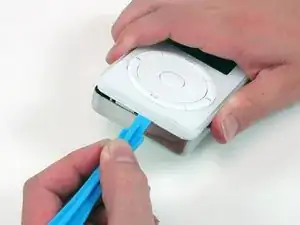

Проработайте угол iPod и освободите две защёлки, удерживающие корпус рядом с разъёмом дока.

Освободите пять защёлок, удерживающих iPod с другой стороны. Возможно, защёлки получится освободить, осторожно покачивая переднюю панель iPod.

Поднимите заднюю панель и снимите её с iPod.

Поднимите аккумулятор, отрывая его от клея, который держит его в iPod.

Положите аккумулятор рядом с iPod (он по-прежнему подключён к плате логики).

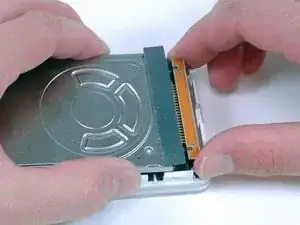

Осторожно отсоедините оранжевый шлейф от жёсткого диска.

Если шлейф не выходит легко, может помочь аккуратное покачивание шлейфа из стороны в сторону.

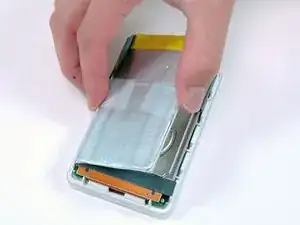

Поднимите жёсткий диск и извлеките его из iPod.

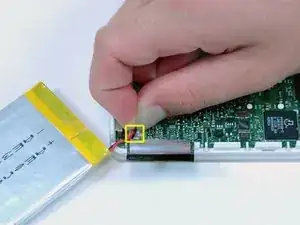

Осторожно отключите белый разъём аккумулятора от платы логики. Следите за тем, чтобы тянуть только за сам разъём, а не за провода.

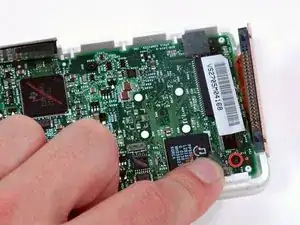

Поднимите серую резиновую накладку возле шлейфа жёсткого диска, чтобы открыть расположенный под ней винт Torx T6.

Удалите только что обнаруженный винт Torx T6.

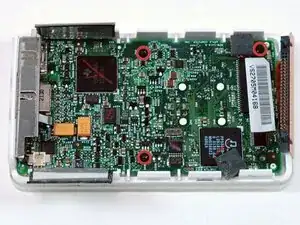

Удалите оставшиеся 3 винта Torx T6, крепящие плату логики.

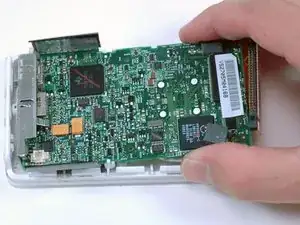

Сдвиньте плату логики от стороны с разъёмом и поднимите её, чтобы извлечь из iPod.

Обратите внимание на расположение четырёх белых пластиковых защёлок, фиксирующих дисплей на плате логики. Эти защёлки необходимо освободить, прежде чем можно будет снять дисплей.

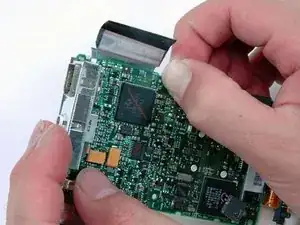

Используйте лопатку или палец, чтобы освободить четыре белых пластиковых защёлки, указанные на предыдущем изображении.

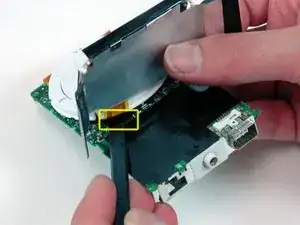

Используйте лопатку, чтобы аккуратно отсоединить шлейф дисплея, расположенный под колёсиком прокрутки.
