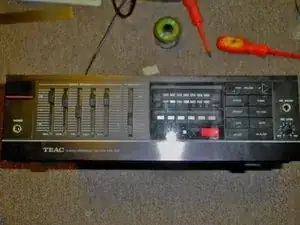

Перепайка соединений на стерео интегрированном усилителе TEAC GSA-5300

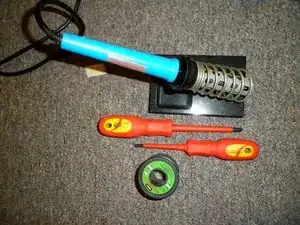

Я использовал изолированные отвертки электротехников на 1000 В, так как предпочитаю быть в безопасности, работая с электроникой, которая имеет повышенный риск удара током.

Усилители могут хранить высокий ток в крупных внутренних конденсаторах. Даже с изолированными отвертками, проявите осторожность и убедитесь, что усилитель отключён от сети, и постарайтесь оставить его без питания на день или более. Также изучите правила работы с конденсаторами перед началом работы.

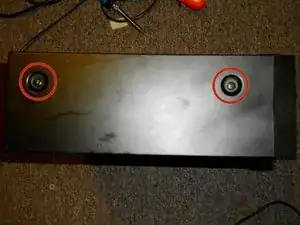

Переверните усилитель на бок, и вы найдёте два винта Phillips #2, которые держат основной чёрный корпус с обеих сторон усилителя. Удалите их с помощью отвертки Phillips #2.

После удаления основного корпуса необходимо снять заднюю панель. Держите усилитель на боку и удалите два винта Phillips #1, которые её крепят, с обеих сторон усилителя.

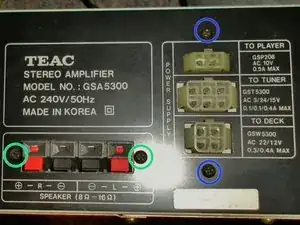

Также необходимо перевернуть усилитель и удалить 5 дополнительных винтов Phillips #1 с задней части усилителя.

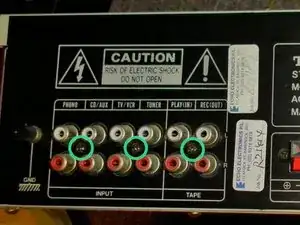

Оставьте эти винты на месте, так как их не нужно удалять для снятия задней панели.

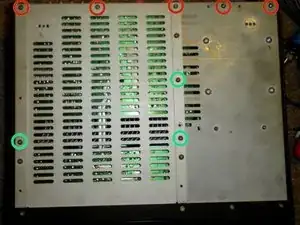

Теперь, чтобы полностью снять заднюю панель и левую сервисную панель, вам нужно удалить 5 винтов Phillips #1.

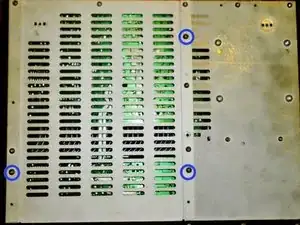

Чтобы снять сервисную панель, необходимо удалить ещё 3 винта Phillips #1. После этого вы сможете снять заднюю панель и сервисную панель.

Оставьте эти три винта на месте, так как для сервисной панели имеются большие отверстия, и их снятие приведёт к ослаблению стоек печатных плат.

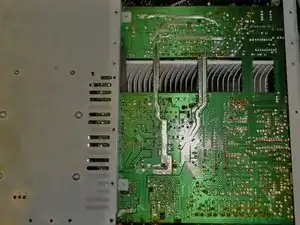

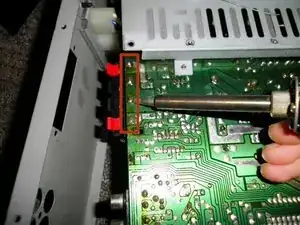

Теперь перейдём к перепайке. Приложите жало паяльника к каждому соединению. Когда они расплавятся (примерно через 10 секунд при использовании паяльника на 30 Вт), добавьте немного дополнительного припоя в расплавленный припой.

После перепайки соединений соберите усилитель заново и подключите динамики для проверки, сработало ли.

Не держите паяльник на печатной плате слишком долго, так как это может её повредить и повредить клеммную колодку.
