Разборка логической платы Onkyo TX-800
Отделение логической платы от лицевой панели.
Шаг 1

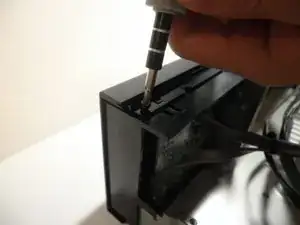

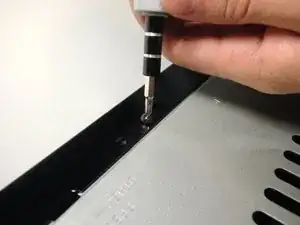

Удалите два винта с обеих сторон ресивера. Сохраните их и остальные винты в надежном месте.
Шаг 2
Удалите верхний винт на задней панели.
Шаг 3
Снимите корпус, чтобы открыть внутренние компоненты ресивера.
Шаг 4

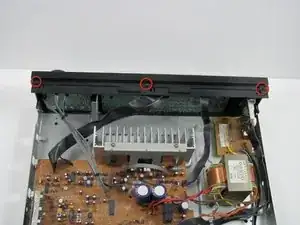

Открутите три винта на верхней части лицевой панели.
Шаг 5

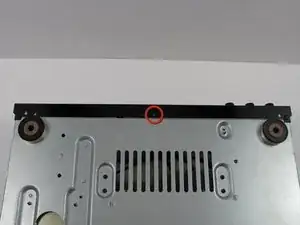

Открутите один винт на нижней части фронтальной панели.
Шаг 6

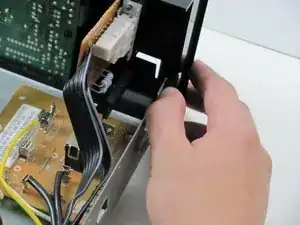

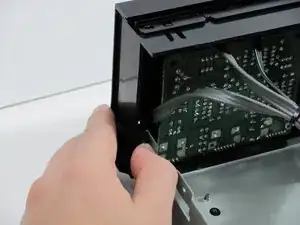

Одновременно надавите на головки защелок на каждом конце устройства большими пальцами и толкните, чтобы отделить лицевую панель. Это может потребовать усилий.
Шаг 7

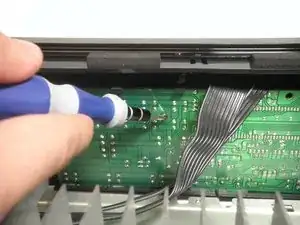

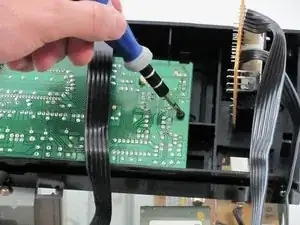

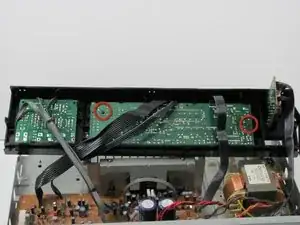

Внутри центральной части лицевой панели вы увидите два винта на логической плате. Открутите эти два винта.
Шаг 8

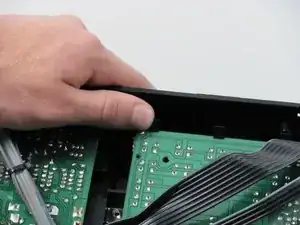

Вы обнаружите те же защелки вдоль верхней части логической платы. Нажмите на головки защелок и вытащите логическую плату вверх.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
