Замена объектива LG CineBeam
Объектив проектора LG Cinebeam (модель PH150B) проецирует изображение. Если он повреждён или треснут, изображение будет размытым или искажённым. Это руководство поможет вам заменить объектив.
Объектив отвечает за проекцию изображения. Перед заменой внимательно осмотрите объектив на предмет трещин, а также скопившейся смазки или грязи. Рекомендуется очистить объектив стеклоочистителем и проверить, остаётся ли изображение нечётким до замены.
Так как объектив изготовлен из стекла, он может треснуть или разбиться, поэтому при его снятии и установке нового используйте осторожность.
Для доступа к объективу потребуется снять материнскую плату. При её извлечении осторожно обращайтесь с гибкими шлейфами, чтобы они не порвались.
Перед началом убедитесь, что проектор полностью выключен и отключён от любого внешнего источника питания.
Шаг 1
Снимите три винта 6 мм на нижней панели крестовой отвёрткой Phillips #00.
Шаг 2

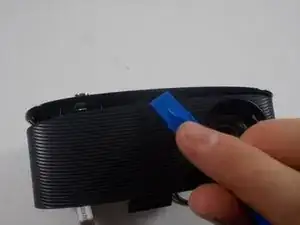

С помощью монтажного инструмента iFixit подденьте нижнюю панель и полностью снимите её с устройства.
Шаг 3
С помощью монтажного инструмента iFixit нажмите на защёлку (minilock) сверху разъёма динамика и аккуратно выньте разъём.
Повторите эту процедуру для разъёма карты WiFi/Bluetooth.
Снимите разъём батареи.
Снимите разъёмы вентилятора.
Шаг 4
С помощью монтажного инструмента iFixit подденьте чёрные пластиковые защёлки на задней части платы с кнопкой питания/джойстиком.
Аккуратно вытяните шлейф из разъёма.
Повторите эту процедуру для двух шлейфов дисплея.
Шаг 5

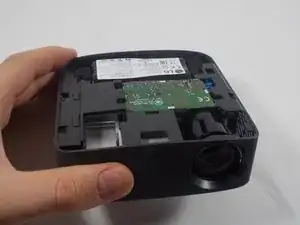

Поднимите материнскую плату из корпуса.
Шаг 6
Поднимите динамик из корпуса пальцами.
Шаг 7
Переверните устройство так, чтобы кнопка питания была наверху.
С помощью монтажного инструмента iFixit подденьте верхнюю часть пластикового корпуса и полностью снимите её.
Шаг 8

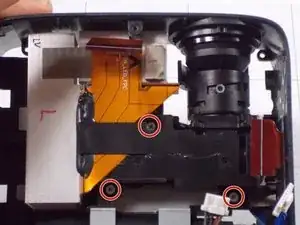

Снимите три винта 6 мм, крепящие объектив и сборку LCoS, крестовой отвёрткой Phillips #00.

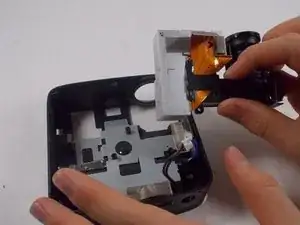

Удалите сборку объектива и LCoS из корпуса.
Шаг 9

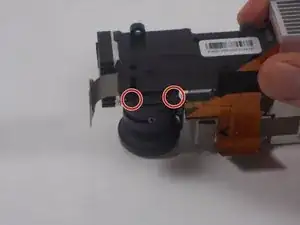

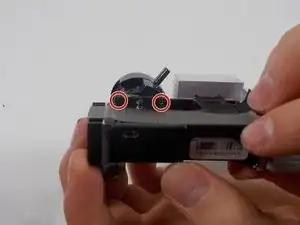

Снимите винты 4 мм крестовой отвёрткой Phillips #00.

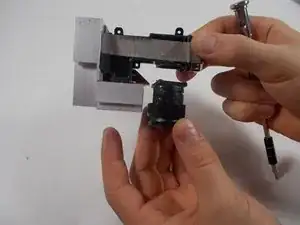

Снимите сборку объектива с дисплейной сборки.
При установке новой сборки объектива убедитесь, что регулятор фокуса находится на правильной стороне.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
