Замена цветного колеса на Optoma HD20

Поверните фокусировочную крышку по часовой стрелке до полного расширения.

Снимите фокусировочную крышку, потянув ее прямо вверх.

Используйте отвертку Phillips #1, чтобы открутить три винта по 7.5 мм на дне устройства.

Используйте пластиковый инструмент для открытия, чтобы аккуратно приподнять верхнюю крышку устройства.

Легче приподнять крышку с задней стороны, чуть выше HDMI-портов.

При снятии крышки будьте осторожны с шлейфом, соединяющим верхние кнопки с основной платой. Шлейф необходимо отключить перед продолжением.

Снимите шлейф, отсоединив его от основной платы.

Поднимите защелку, удерживающую его, и вытяните шлейф.

Используйте пластиковый инструмент для открытия, чтобы удалить проводку.

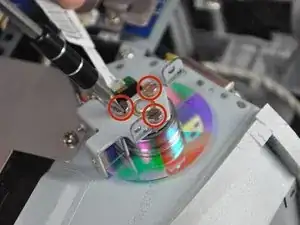

Используйте отвертку Phillips #1, чтобы открутить винты по 5.5 мм вокруг шестерни.

Используйте отвертку Phillips #1, чтобы открутить еще один винт по 5.5 мм.

Используя плоскую отвертку, открутите заднюю часть, чтобы освободить цветное колесо.

Делайте это осторожно, потому что эти винты не вытаскиваются.

После откручивания снимите цветное колесо и замените его.
