Замена модуля Wi‑Fi и Bluetooth в LG CineBeam
В проекторе LG CineBeam (модель PH150B) установлен модуль Bluetooth, который позволяет ему подключаться по Bluetooth. Если ваше устройство испытывает проблемы с подключением по Bluetooth или не обнаруживается, модуль необходимо заменить.
Bluetooth позволяет беспроводно подключать проектор к другому устройству, например, к колонке.
Перед заменой модуля Bluetooth убедитесь, что он неисправен: подключите проектор к нескольким устройствам и проверьте, работает ли соединение с каким‑либо из них. Если ни одно из ваших устройств не может подключиться к проектору, но подключается к другим устройствам, вероятно, модуль Bluetooth неисправен.
Для доступа к модулю Bluetooth потребуется снять материнскую плату. При снятии материнской платы будьте осторожны при отсоединении ленточных кабелей, так как их можно порвать.
Перед началом убедитесь, что проектор полностью отключён и отсоединён от источника питания.
Шаг 1
Отверткой Phillips #00 отвинтите три винта 6 мм на нижней крышке.
Шаг 2
С помощью лопатки iFixit подденьте нижнюю крышку и полностью снимите её.
Шаг 3
С помощью лопатки iFixit нажмите на защёлку сверху мини‑замкового разъёма динамика и аккуратно вытащите штекер.
Повторите этот процесс, чтобы отсоединить разъём модуля Wi‑Fi/Bluetooth.
Отсоедините разъём аккумулятора.
Отсоедините разъёмы вентилятора.
Шаг 4
С помощью лопатки iFixit приподнимите чёрные пластиковые язычки на задней стороне кабеля платы кнопки питания/джойстика.
Аккуратно вытяните ленточный кабель из разъёма.
Повторите этот процесс для двух шлейфов дисплея.
Шаг 5
Поднимите материнскую плату и выньте её из корпуса.
Шаг 6
Поднимите динамик из корпуса пальцами.
Шаг 7
Переверните устройство так, чтобы кнопка питания была сверху.

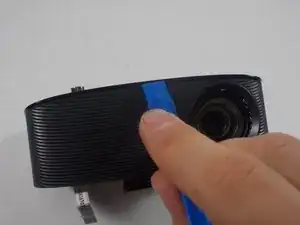

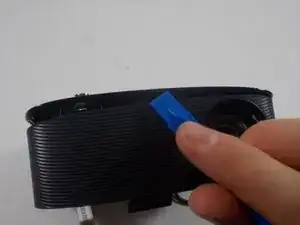

С помощью лопатки iFixit подденьте верхнюю часть пластиковой крышки и полностью снимите её.
Шаг 8

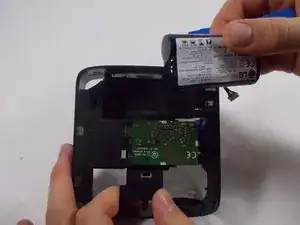

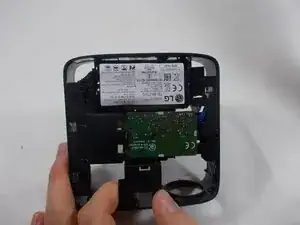

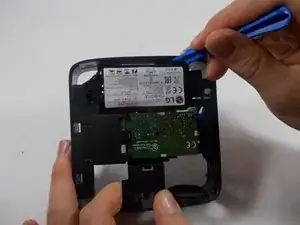

С помощью лопатки iFixit удалите аккумулятор.
Шаг 9

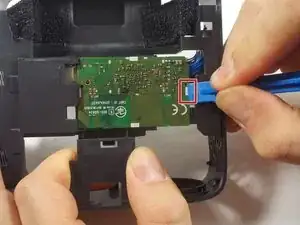

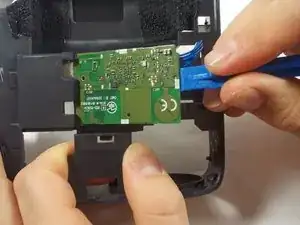

С помощью лопатки iFixit отведите в сторону пластиковую прищепку на правой стороне платы.

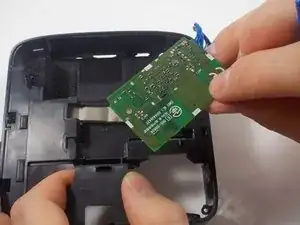

С помощью лопатки iFixit выпрессуйте модуль Wi‑Fi и Bluetooth из гнезда.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
