Epson PowerLite Home Cinema 1040 Снятие корпуса
Чтобы заменить многие компоненты проектора Epson PowerLite Home Cinema 1040, сначала необходимо снять корпус проектора. В этом руководстве приведены пошаговые инструкции по снятию корпуса и доступу к внутренним компонентам проектора.
Шаг 1
Выключите проектор и отключите шнур питания.
Дайте лампе проектора остыть в течение часа или дольше, чтобы предотвратить ожоги.
Шаг 2

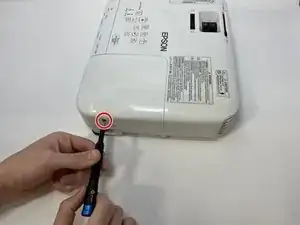

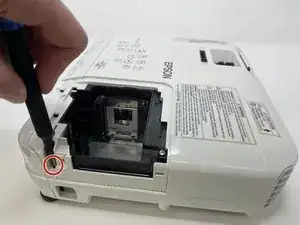

Отверткой Phillips #2 снимите винт 9 мм, фиксирующий крышку лампы.

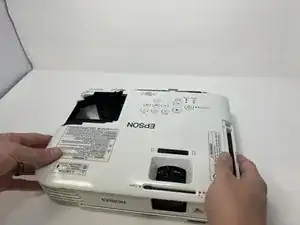

Сдвиньте крышку лампы и снимите её с проектора.
Если лампа разбита, при снятии крышки могут попасть осколки стекла. Будьте осторожны при снятии крышки и удалении стекла.
Шаг 3

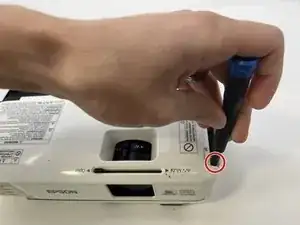

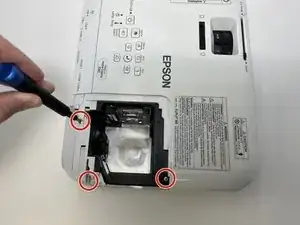

Отверткой Phillips #1 (PH1) снимите три винта 7 мм по периметру крышки объектива.
Шаг 4

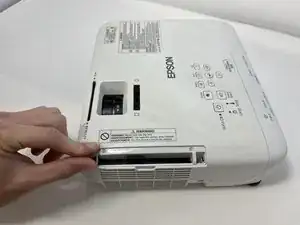

Снимите крышку воздушного фильтра.

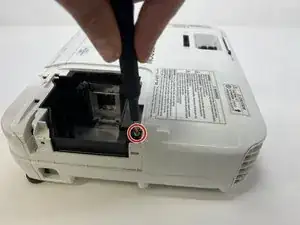

Снимите два винта PH1 7 мм, расположенные под крышкой воздушного фильтра.
Шаг 5

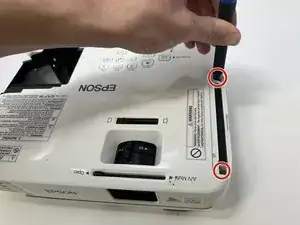

Снимите два чёрных винта PH1 6 мм.
Шаг 6

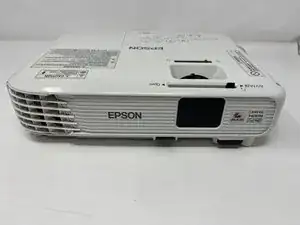

Переверните проектор, чтобы была видна нижняя часть.

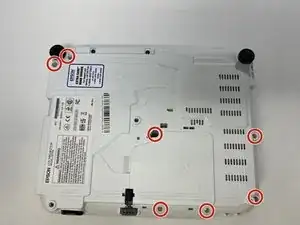

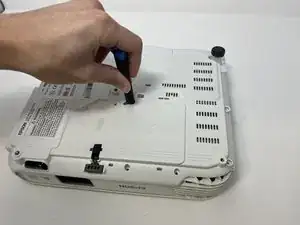

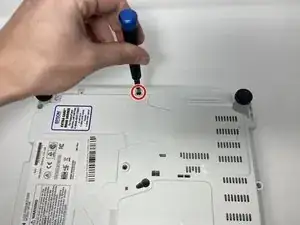

Снимите семь винтов PH1 7 мм по внешнему краю проектора.
Некоторые винты находятся глубже в корпусе, может потребоваться удлинитель или более длинная отвертка.
Шаг 7

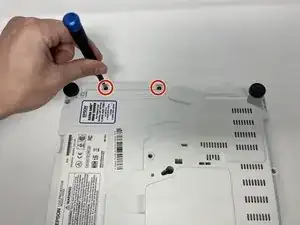

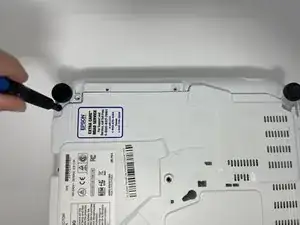

Продолжая работу снизу, снимите два чёрных винта PH1 6 мм.
Шаг 8

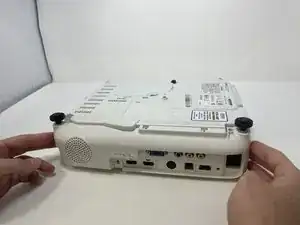

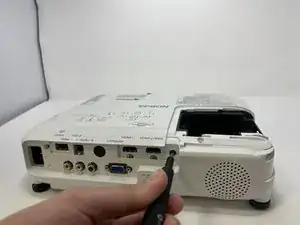

Снимите крышку на задней части проектора, где расположены разъёмы.
Шаг 9

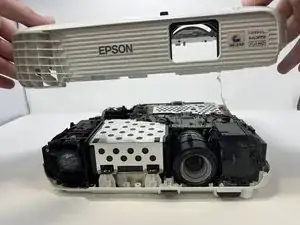

Поднимите верхнюю половину корпуса вверх и опустите её на бок.
Осторожно — не тяните слишком сильно вверх. Верхняя часть всё ещё соединена тонким электрическим шлейфом.
Шаг 10

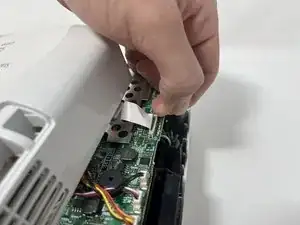

С помощью ногтя или другого тонкого приспособления отсоедините электрический шлейф от материнской платы.

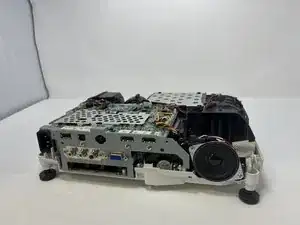

Полностью снимите верхнюю половину корпуса проектора и отложите её в сторону.
Заключение
Для повторной сборки выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
