Замена датчика температуры Epson PowerLite Home Cinema 1040
Если вентилятор Epson PowerLite Home Cinema 1040 (модель V11H772020 или H772A) постоянно работает даже сразу после включения проектора и лампа ещё холодная, возможно, проблема в датчике температуры. Датчик температуры в Epson PowerLite Home Cinema 1040 — это зелёный чип примерно размером с пятак. К нему подходят два провода, которые подключаются к материнской плате. При неисправности этого датчика проектор будет постоянно считать, что он перегревается: вентиляторы будут работать непрерывно, а проектор может даже отключаться.
В этом руководстве показаны шаги, необходимые для замены датчика температуры.
Перед началом убедитесь, что проектор выключен и сетевой кабель отключён.
Шаг 1
Выключите проектор и отключите сетевой кабель.
Дайте лампе проектора остыть в течение часа или дольше, чтобы избежать травм.
Шаг 2
Используйте крестовую отвёртку Phillips #2, чтобы выкрутить винт 9 мм, фиксирующий крышку лампы.
Сдвиньте крышку лампы и снимите её с проектора.
Если лампа разбита, при снятии крышки могут встречаться осколки стекла. Будьте осторожны при снятии крышки и удалении стекла.
Шаг 3
Используйте крестовую отвёртку Phillips #1 (PH1), чтобы выкрутить три винта 7 мм по периметру крышки объектива.
Шаг 4
Снимите крышку воздушного фильтра.
Снимите два винта PH1 7 мм, расположенные под крышкой воздушного фильтра.
Шаг 5
Выверните два чёрных винта PH1 длиной 6 мм.
Шаг 6
Переверните проектор так, чтобы была видна его нижняя часть.
Выверните семь винтов PH1 7 мм по внешнему краю проектора.
Некоторые винты находятся глубже в корпусе, может потребоваться удлинитель или более длинная отвёртка.
Шаг 7
Продолжая работу снизу, выверните два чёрных винта PH1 длиной 6 мм.
Шаг 8
Снимите крышку на задней панели проектора, где расположены входы.
Шаг 9
Поднимите верхнюю половину корпуса вверх и откиньте её на бок.
Будьте осторожны, не тяните слишком сильно вверх. Верхняя часть всё ещё соединена тонкой электрической лентой.
Шаг 10
С помощью ногтя или другого тонкого подкладного инструмента отсоедините электрическую ленту от материнской платы.
Полностью снимите верхнюю половину корпуса проектора и отложите её в сторону.
Шаг 11

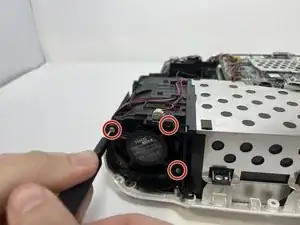

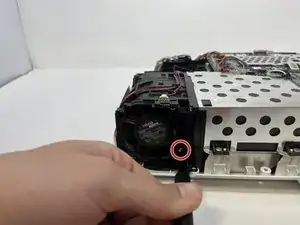

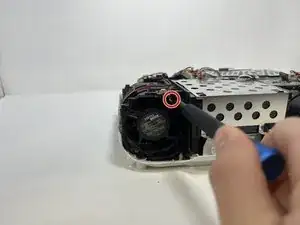

Используйте крестовую отвёртку Phillips #1, чтобы выкрутить три серебряных винта 7 мм, фиксирующие рамку вентилятора.
Шаг 12

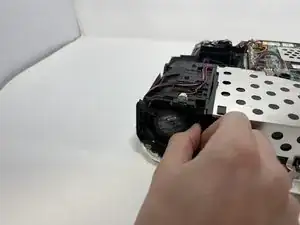

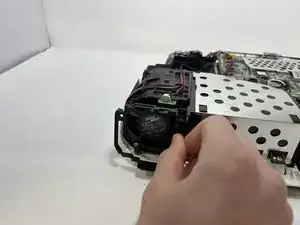

Снимите рамку вентилятора.
Шаг 13

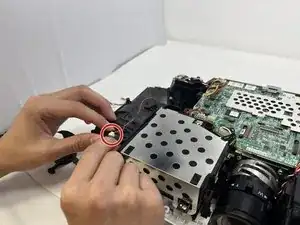

Найдите датчик температуры над охлаждающим вентилятором.

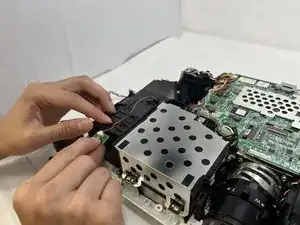

Вытяните зелёный чип датчика температуры из пластикового держателя, который удерживает его на месте.
Шаг 14
Отцепите красный и чёрный провода датчика температуры, ведущие к материнской плате.
Извлеките датчик температуры из проектора.
Эти провода маленькие, их снятие может быть затруднительным.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
