Замена воздушного фильтра Optoma HD20
Используйте это руководство, чтобы снять воздушный фильтр с вашего Optoma HD20.
Шаг 1

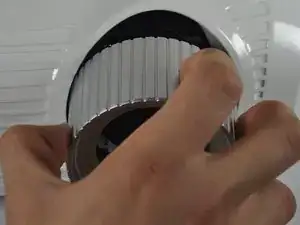

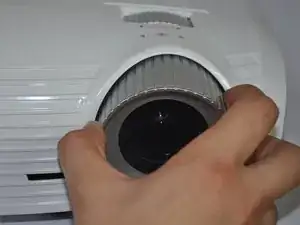

Поверните фокусировочную крышку по часовой стрелке, пока она полностью не выдвинется.
Снимите фокусировочную крышку, потянув ее прямо на себя.
Шаг 2

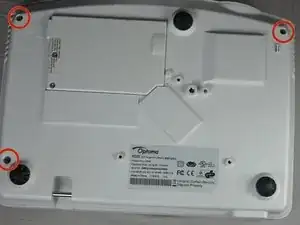

Используйте отвертку Phillips #1, чтобы удалить три винта по 7.5 мм на дне устройства.
Шаг 3

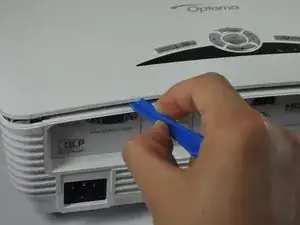

Используйте пластиковый инструмент для открытия, чтобы аккуратно приподнять верхнюю крышку устройства.
Проще всего приподнять крышку с задней стороны, чуть выше HDMI-портов.
Шаг 4
При снятии крышки будьте осторожны с ленточным шнуром, соединяющим верхние кнопки с основной платой. Ленточный шнур должен быть отключен перед продолжением.

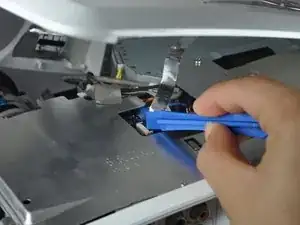

Удалите ленточный шнур, отключив его от основной платы.
Поднимите зажим, удерживающий его, и извлеките ленточный шнур.
Шаг 5

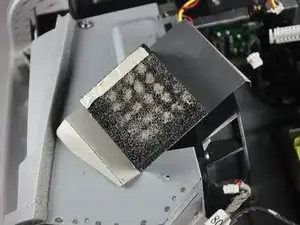

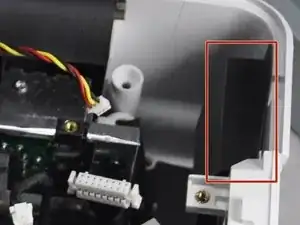

Аккуратно снимите каждый воздушный фильтр с устройства.
Поднимите воздушный фильтр, чтобы удалить его.
Шаг 6

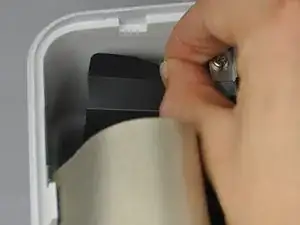

Удалите воздушный фильтр из устройства.
Старайтесь не оставлять грязь от воздушного фильтра внутри устройства.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
