Замена лампы Optoma HD20

Используйте это руководство, чтобы извлечь лампу из вашего Optoma HD20.

Шаг 1

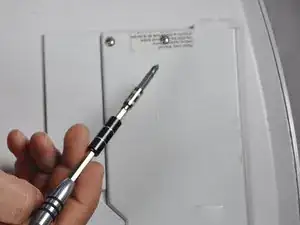

Используйте отвертку Phillips #1, чтобы ослабить винты, удерживающие панель на дне Optoma HD20.

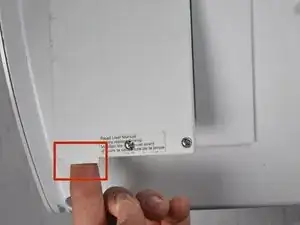

Снимите панель с устройства.

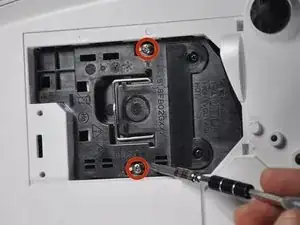

Используйте отвертку Phillips #1, чтобы ослабить два винта, удерживающие черный корпус.

Винты не вынимаются полностью.

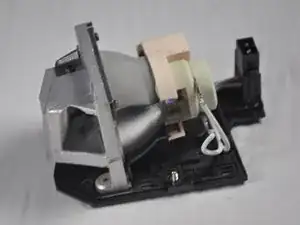

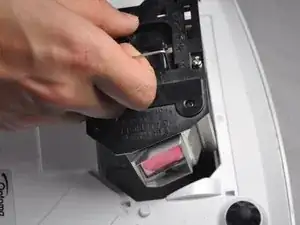

Удалите корпус лампы из устройства.

Шаги 5-9 не нужны, если лампа для замены идет с корпусом.

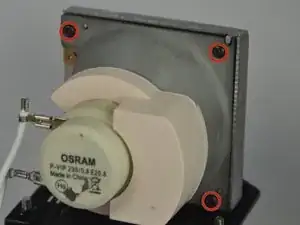

Удалите три винта по 4.5 мм на корпусе лампы.

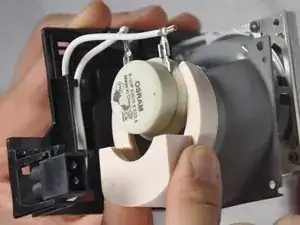

Аккуратно извлеките изолятор лампы из корпуса лампы.

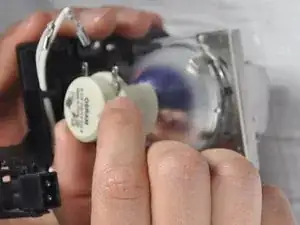

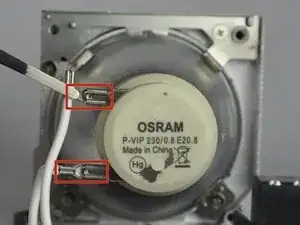

Осторожно снимите проводки с контактов с помощью пинцета.

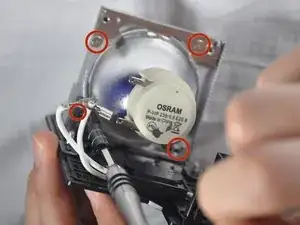

Удалите 4 винта на задней стороне корпуса лампы с помощью отвертки Phillips #1.

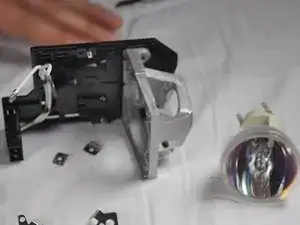

Снимите корпус, затем аккуратно выньте старую лампу и замените ее на новую.

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
