Замена динамика Epson PowerLite Home Cinema 1040
Динамик в проекторе Epson PowerLite Home Cinema 1040 (модель V11H772020 или H772A) — это встроенный звуковой блок, предназначенный для воспроизведения звука из проектора. Динамик обеспечивает звук в дополнение к визуальной презентации, проецируемой на экран или поверхность.
Если ваш проектор не издаёт звука, несмотря на увеличение громкости как на источнике сигнала, так и на самом проекторе, и внешние колонки не подключены, то динамик может быть неисправен.
В этом руководстве показаны шаги, необходимые для замены встроенного динамика.
Перед началом убедитесь, что проектор выключен и сетевой кабель отключён.
Шаг 1
Выключите проектор и отключите сетевой кабель.
Дайте лампе проектора остыть в течение часа или более, чтобы избежать травм.
Шаг 2
Отверткой Phillips №2 отвинтите винт 9 мм, фиксирующий крышку лампы.
Сдвиньте крышку лампы и извлеките её из проектора.
Если лампа разбита, при снятии крышки могут обнаружиться осколки стекла. Будьте осторожны при снятии крышки и удалении стекла.
Шаг 3
Отверткой Phillips №1 (PH1) отвинтите три винта 7 мм по периметру крышки объектива.
Шаг 4
Снимите крышку воздушного фильтра.
Снимите два винта PH1 7 мм, расположенные под крышкой воздушного фильтра.
Шаг 5
Снимите два чёрных винта PH1 6 мм.
Шаг 6
Переверните проектор, чтобы открыть его нижнюю часть.
Снимите семь винтов PH1 7 мм по внешнему краю корпуса проектора.
Некоторые винты расположены глубже в корпусе, может потребоваться удлинитель или более длинная отвертка.
Шаг 7
Продолжая работу с нижней стороны, снимите два чёрных винта PH1 6 мм.
Шаг 8
Снимите крышку на задней части проектора, где расположены разъёмы.
Шаг 9
Поднимите верхнюю половину корпуса вверх и опрокиньте её на бок.
Не тяните слишком сильно вверх. Верхняя часть всё ещё соединена тонкой электрической лентой.
Шаг 10

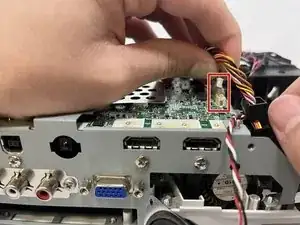

Используя ноготь или другой тонкий инструмент, отключите электрическую ленту от материнской платы.
Полностью снимите верхнюю половину корпуса проектора и отложите её в сторону.
Шаг 11

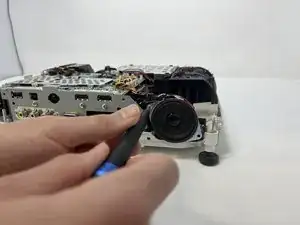

Отверткой PH1 отвинтите два серебристых винта 7 мм, которые крепят динамик.
Шаг 12

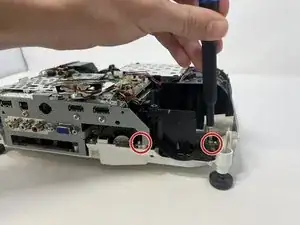

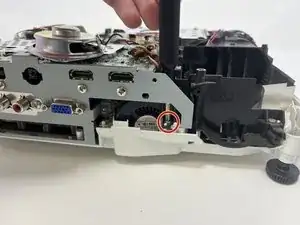

Отверткой PH1 отвинтите два серебристых винта 7 мм, которые крепят рамку динамика.
Это помогает освободить провода динамика.
Шаг 13

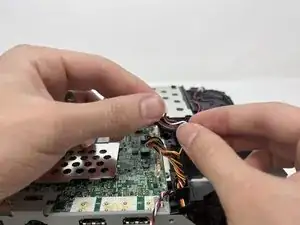

Отсоедините красный, белый и чёрный провода динамика, подключённые к материнской плате.
Распустите провода динамика от остальных проводов.

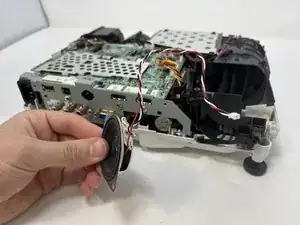

Извлеките динамик из проектора.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
