Ремонт крышки лампы NEC VT700
Этот проектор может перестать работать без видимой причины, и индикатор состояния будет мигать красным, с последовательностью 0,5 секунды включен, 2,5 секунды выключен. Это указывает на "ошибку крышки лампы или ошибку корпуса лампы" согласно руководству. Эта ошибка может быть вызвана отломом пластикового элемента от крышки лампы. Я смог легко это отремонтировать и вернуть проектор в работу.
Шаг 1

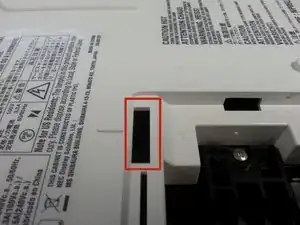

Это дно проектора с снятой крышкой лампы. Долгое прямоугольное отверстие в центре фотографии имеет микропереключатель, расположенный на дальнем конце, который будет указывать на то, что крышка на месте.
Это внутренная сторона крышки лампы. В отмеченном месте (извините, ремонт уже выполнен) должна быть пластиковая "L"-образная вставка от крышки. Она должна выступать в отверстие на первом фото и приводить в действие переключатель, указывая, что крышка на месте. Эта часть была отломана от крышки.
Шаг 2

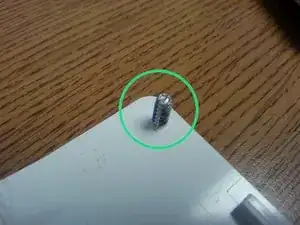

Осторожно определите отверстие с отметкой отсутствующей детали, просверлите отверстие подходящего диаметра для винта около 3 мм. Винт должен выступать примерно на 10 мм над поверхностью крышки лампы, чтобы привести в действие переключатель, но не должен выступать значительно дальше этого.
Винт проходит через крышку, с внешней стороны крышки лампы и должен выступать в отверстие, упомянутое в шаге 1.
Всё в порядке! Теперь проектор работает как задумано.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
