Замена вентилятора Optoma HD20

Поверните фокусировочную крышку по часовой стрелке, пока она полностью не выдвинется.

Снимите фокусировочную крышку, потянув её прямо на себя.

Используйте крестовую отвертку Phillips №1, чтобы выкрутить три винта 7,5 мм на днище устройства.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отжать верхнюю крышку устройства.

Проще отжать крышку с задней стороны непосредственно над HDMI-портами.

При снятии крышки будьте осторожны с ленточным кабелем, соединяющим верхние кнопки с основной платой. Ленточный кабель должен быть отключён перед продолжением работы.

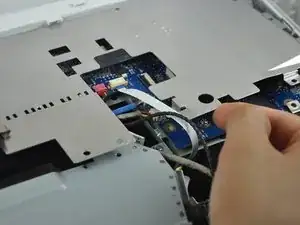

Отсоедините ленточный кабель от основной платы.

Поднимите зажим, фиксирующий кабель, и вытащите ленточный кабель.

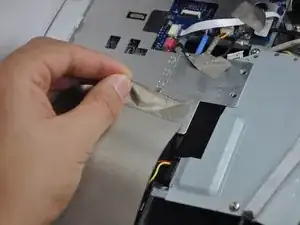

Снимите ленту, удерживающую металлический корпус.

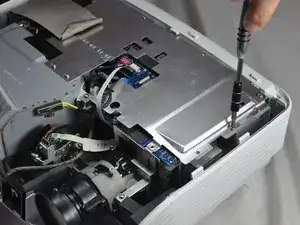

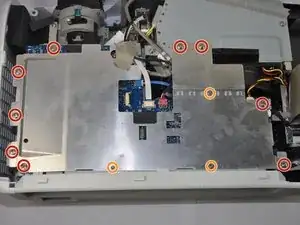

Используйте крестовую отвертку Phillips №1, чтобы выкрутить девять винтов 4,5 мм.

Используйте крестовую отвертку Phillips №0, чтобы выкрутить три винта 2,5 мм. Это позволит снять металлический корпус.

Снимите металлический корпус, поднимая его над платой.

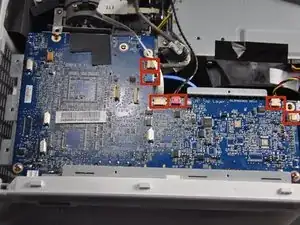

Отключите шесть проводов, идущих от платы.

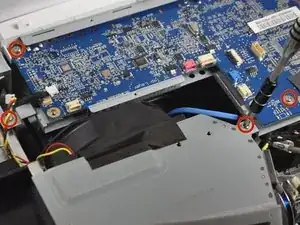

Используйте крестовую отвертку Phillips №1, чтобы выкрутить четыре винта 4,5 мм.

Снимите три винта 4,5 мм, используя крестовую отвертку Phillips №1.

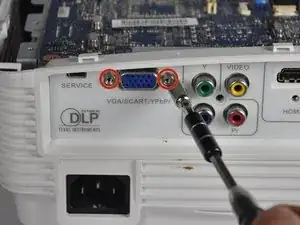

Снимите два винта 4,5 мм, расположенные по обе стороны от VGA/SCART разъёма, используя гаечный ключ 5 мм. Это дополнительно освободит пластиковую заднюю панель от материнской платы.

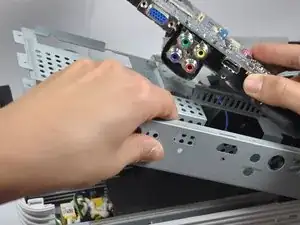

Слегка поверните материнскую плату по часовой стрелке. Это предотвратит заедание портов о пластиковую заднюю панель.

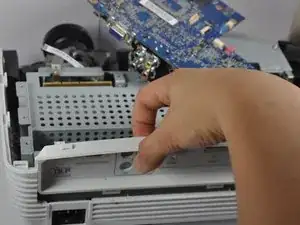

Поднимите пластиковую заднюю панель и снимите её.

Убедитесь, что все винты удалены.

Поднимите материнскую плату и извлеките металлический контейнер, расположенный под ней.

Делайте это очень осторожно, так как один кабель всё ещё подключён.

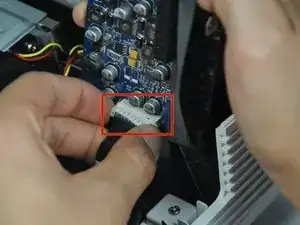

Отключите белый разъём под правой частью платы.

Для снятия сожмите обе стороны разъёма и потяните его от платы.

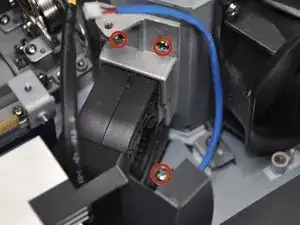

Используйте крестовую отвертку Phillips №1, чтобы выкрутить четыре винта 5 мм. Это освободит вентилятор.

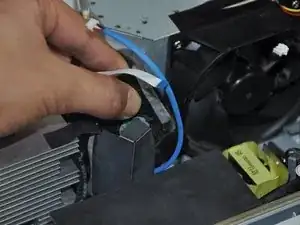

Оттяните вентилятор от металлического корпуса.

Аккуратно приподнимите вентилятор и извлеките его из устройства. Вентилятор снят.
