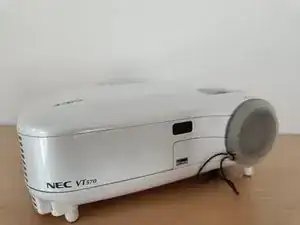

NEC VT570 Разборка

Переверните проектор вверх ногами.

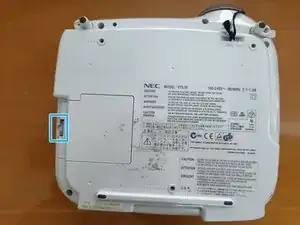

Снимите маленькую пластиковую крышку лампы.

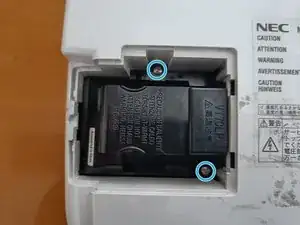

Отверните два винта и выньте лампу.

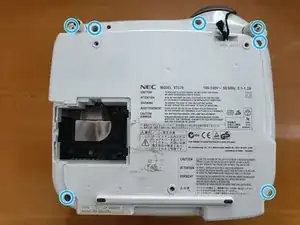

Удалите оставшиеся винты с нижней части.

Снимите пластиковую нижнюю крышку.

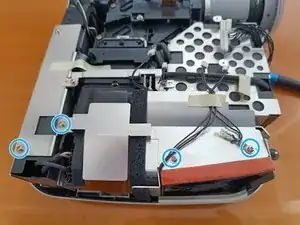

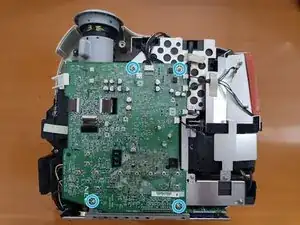

Отверните четыре винта.

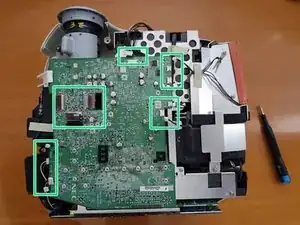

Отсоедините подключённые кабели, отмеченные зелёными квадратами.

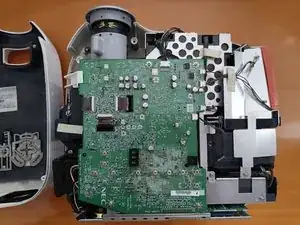

Снимите плату.

Отверните все винты, отмеченные на фотографиях, и снимите небольшую заднюю панель.

Выньте вентилятор.

Удалите винты. Зелёные — это винты, которые не видны на изображении.

После снятия верхней крышки будут ещё винты.

Снимите четыре защёлки.

После шага 5 можно просто вынуть основную линзу.

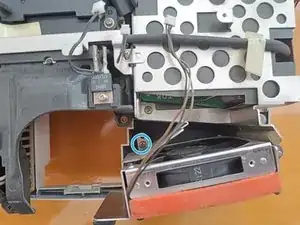

Отверните винты (синие), зелёный винт немного скрыт.

Снимите верхнюю заднюю панель.

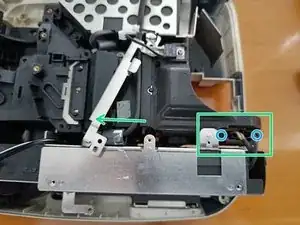

Отверните разъём и вытащите его.

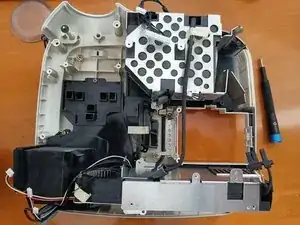

Чтобы вынуть электрическую часть, сначала нужно снять другие детали, так как они соединены кабелями с другими модулями.

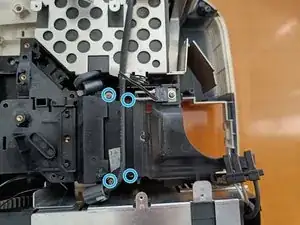

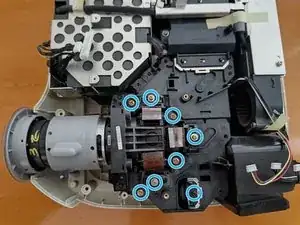

Удалите винты.

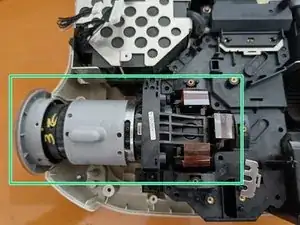

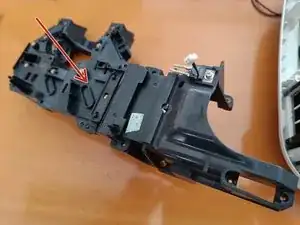

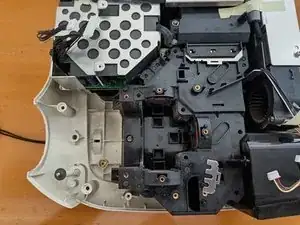

Выньте корпус линзы. Внутри корпуса линзы находятся несколько маленьких зеркал, поэтому будьте осторожны, чтобы они не выпали и не разбились.

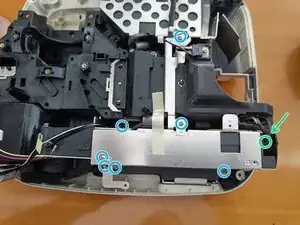

Удалите винты.

Винт, отмеченный зелёным, немного скрыт внутри корпуса.

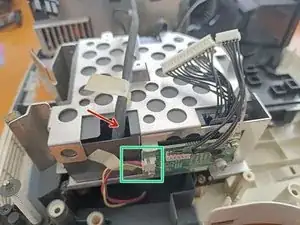

Отсоедините боковой кабель и вытащите модуль.

Когда модуль будет частично вынут, вы сможете открыть металлическую рамку и отсоединить ещё два чёрных кабеля, подключённых к этому модулю с каждой стороны.

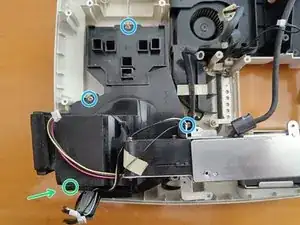

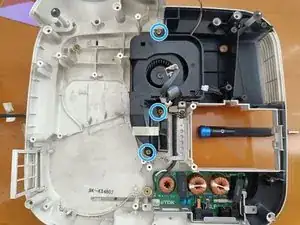

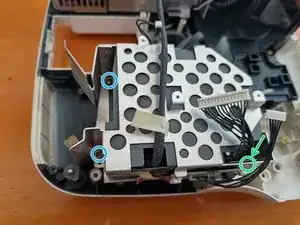

Удалите отмеченные винты. Зелёный винт не виден на изображении, но он там есть.

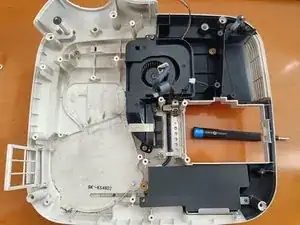

Снимите пластиковую крышку — под ней находится большой вентилятор.

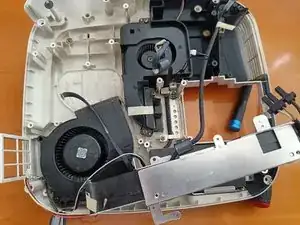

Теперь вы можете вынуть большой вентилятор вместе с электрическим модулем 1.

Удалите винты, после чего можно снять крышку вентилятора и сам вентилятор.
