Замена фокусирующей линзы Optoma HD20
Используйте это руководство, чтобы снять фокусирующую линзу с вашего Optoma HD20.
Шаг 1
Поверните фокусировочную крышку по часовой стрелке до полного выдвижения.
Снимите фокусировочную крышку, потянув её прямо наружу.
Шаг 2
Используйте крестообразную отвертку Phillips №1, чтобы открутить три винта 7,5 мм на нижней части устройства.
Шаг 3
Используйте пластиковый инструмент для поддевания, чтобы аккуратно отжать верхнюю крышку устройства.
Проще всего отжать крышку с задней стороны прямо над HDMI-портами.
Шаг 4
При снятии крышки будьте внимательны к плоскому кабелю, соединяющему верхние кнопки с основной платой. Кабель необходимо отключить перед продолжением.
Снимите плоский кабель, отключив его от основной платы.
Поднимите зажим, удерживающий кабель, и выведите кабель наружу.
Шаг 5
Используйте крестообразную отвертку Phillips №1, чтобы выкрутить маленький чёрный винт 2 мм на боковой стороне фокусирующей линзы.
Шаг 6

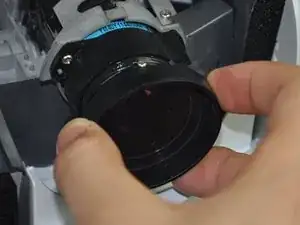

Снимите фокусирующую линзу, повернув её по часовой стрелке до полного отделения.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
