Замена вентилятора охлаждения Epson PowerLite Home Cinema 1040
Если ваш Epson PowerLite Home Cinema 1040 (модель V11H772020 или H772A) перегревается или издаёт громкие шумы, причиной может быть забитый или сломанный вентилятор охлаждения. Это руководство показывает шаги, необходимые для замены вентилятора охлаждения.
Вентилятор охлаждения втягивает холодный воздух и выталкивает горячий воздух, возникающий от электрических компонентов внутри проектора. При его неисправности устройство может перегреться и повредить внутренние компоненты, что сокращает срок службы проектора.
Перед началом убедитесь, что проектор выключен и шнур питания отключён.
Шаг 1
Выключите проектор и отключите шнур питания.
Дайте лампе проектора остыть в течение часа или дольше, чтобы избежать травм.
Шаг 2
Используйте крестовую отвёртку Phillips #2, чтобы выкрутить винт 9 мм, фиксирующий крышку лампы.
Сдвиньте крышку лампы и снимите её с проектора.
Если лампа разбита, при снятии крышки могут обнаружиться осколки стекла. Будьте осторожны при снятии крышки и удалении стекла.
Шаг 3
Используйте крестовую отвёртку Phillips #1 (PH1), чтобы выкрутить три винта 7 мм по периметру крышки объектива.
Шаг 4
Снимите крышку воздушного фильтра.
Снимите два винта PH1 7 мм, расположенных под крышкой фильтра воздуха.
Шаг 5
Снимите два чёрных винта PH1 длиной 6 мм.
Шаг 6
Переверните проектор, чтобы получить доступ к нижней части.
Удалите семь винтов PH1 7 мм по внешнему ободу проектора.
Некоторые винты расположены глубже в корпусе, может потребоваться удлинитель или более длинная отвёртка.
Шаг 7
Продолжая с нижней стороны, снимите два чёрных винта PH1 длиной 6 мм.
Шаг 8
Снимите крышку на задней панели проектора, где расположены входы.
Шаг 9
Поднимите верхнюю часть корпуса вверх и установите её на бок.
Будьте осторожны, чтобы не тянуть слишком сильно вверх. Верхняя часть всё ещё соединена тонким электрическим шлейфом.
Шаг 10
С помощью ногтя или другого тонкого монтажного инструмента отключите электрический шлейф от материнской платы.
Полностью снимите верхнюю часть корпуса проектора и отложите её в сторону.
Шаг 11

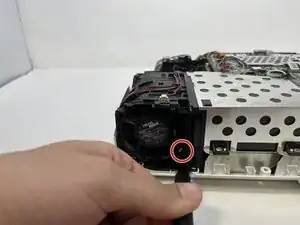

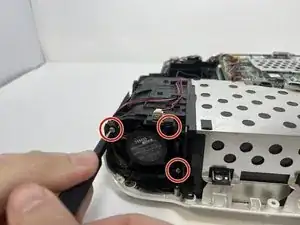

Используйте крестовую отвёртку Phillips #1, чтобы выкрутить три серебряных винта 7 мм, фиксирующих рамку вентилятора.
Шаг 12

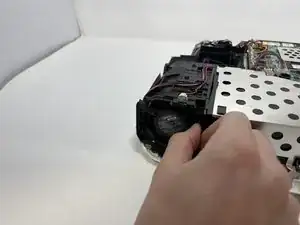

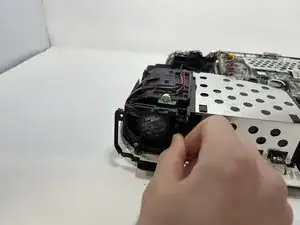

Снимите рамку вентилятора.
Шаг 13

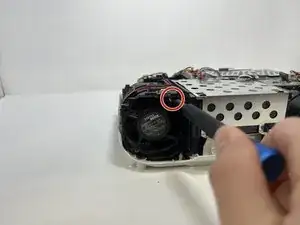

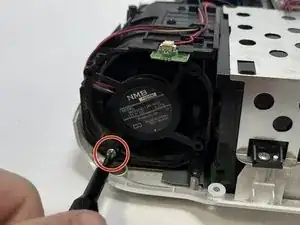

Используйте крестовую отвёртку Phillips #1, чтобы выкрутить нижний левый серебряный винт 7 мм.

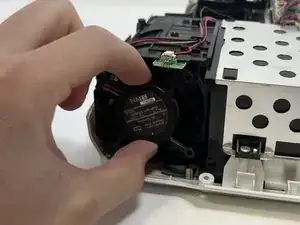

Выньте вентилятор из корпуса вентилятора.
Вентилятор всё ещё будет подключён к проектору проводами. Мы отключим их на следующем шаге.
Шаг 14

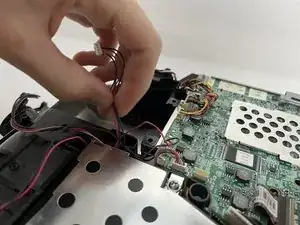

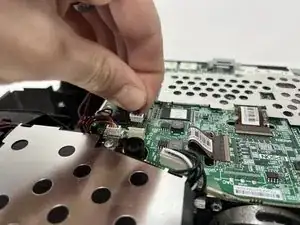

Отсоедините провода вентилятора, которые подключаются к материнской плате.

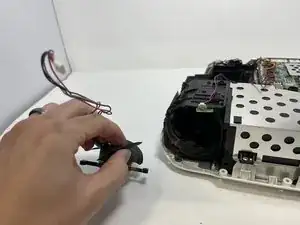

Отделите проводку вентилятора от проектора.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
