Замена модуля Wi‑Fi Sony BDP-BX510

Подключите устройство к сети, чтобы включить его, затем нажмите кнопку извлечения ( ⏏ ), чтобы открыть лоток.

Чтобы снять крышку лотка, удерживайте обе стороны крышки и аккуратно нажмите вниз.

Немного сильнее нажмите на левую сторону, чтобы она отщелкнулась, затем отщелкните правую сторону.

Закройте дисковый лоток, снова нажав кнопку извлечения, затем выключите устройство и отсоедините его от сети.

Не прикладывайте чрезмерную силу при снятии крышки лотка — вы можете её сломать.

Поверните устройство к задней панели.

Удалите два винта Phillips #2 длиной 7 мм.

Сдвиньте два пластиковых кожуха по бокам устройства назад, чтобы снять их.

Переверните устройство так, чтобы была видна нижняя сторона.

Отстегните три чёрных пластиковых защёлки на нижней части устройства.

Отстегните по одной защёлке с каждой стороны устройства.

Сдвиньте крышку вперёд, чтобы снять её.

Найдите крупный ленточный кабель, который соединяет плату разъёмов с материнской платой.

Аккуратно потяните прямо вверх, чтобы отсоединить кабель.

Отверткой Phillips #1 удалите винт 5 мм, крепящий плату разъёмов.

Отстегните металлическую деталь в нижнем правом углу, аккуратно поддев её вверх.

Снимите плату разъёмов, просто потянув её от устройства.

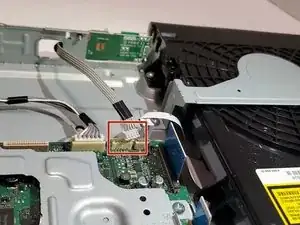

Потяните кабель, который соединяет модуль Wi‑Fi с материнской платой.

Кабель будет тяжело снимать, поэтому тяните сильно, но аккуратно.

Отверткой Phillips #1 отвёрните один винт 5 мм, которым модуль Wi‑Fi крепится к устройству.

Аккуратно извлеките модуль Wi‑Fi из устройства.

Избегайте прикосновений к модулю пальцами.
