Замена привода дисков Sony BDP-BX520

Подключите Blu‑Ray проигрыватель к питанию, затем нажмите кнопку питания, убедившись, что проигрыватель включён.

Нажмите кнопку извлечения диска на верхней панели проигрывателя или на пульте дистанционного управления, чтобы открыть лоток диска.

Возьмитесь за боковые стороны крышки лотка и аккуратно подтяните каждую сторону вверх, начиная с левой. Это отщёлкнёт крышку от лотка.

Закройте лоток диска, затем выключите питание и отключите Blu‑Ray проигрыватель от сети.

Найдите три винта 8 мм на задней панели Blu‑Ray проигрывателя.

Используя крестовую отвертку Phillips #2, отвинтите каждый из винтов и отложите их в сторону.

Аккуратно отодвиньте верхнюю крышку назад, чтобы снять её с Blu‑Ray проигрывателя.

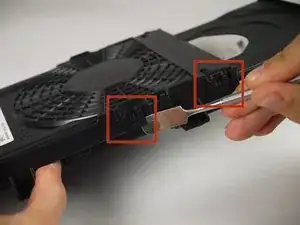

Подденьте нейлоновую или металлическую лопатку под защёлку на боковой стороне ближе к передней части устройства. Поднимите защёлку, чтобы она освободилась от корпуса.

Для подъёма этих защёлок может потребоваться удерживать одну защёлку открытой, пока Вы переходите к следующей.

Переверните устройство так, чтобы снизу было обращено к Вам.

Вставьте нейлоновую или металлическую лопатку и поднимите две защёлки на нижней части устройства.

Поднимите защёлку на противоположной стороне устройства с помощью нейлоновой или металлической лопатки.

Крепко возьмите переднюю часть корпуса и приподнимите её от остальной части устройства.

Подъём может потребовать некоторого усилия.

Не прикасайтесь к печатным платам и внутренним компонентам устройства, пока оно подключено к питанию. Это может вызвать короткое замыкание и привести к повреждению или травме.

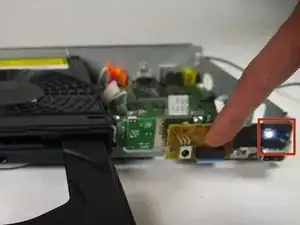

Подключите устройство к питанию и включите его, нажав правую кнопку на передней панели. Индикатор должен загореться.

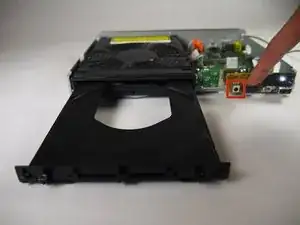

Извлеките лоток диска, нажав левую кнопку на передней панели устройства.

Отключите питание устройства, как только лоток откроется.

Подденьте нейлоновую или металлическую лопатку под защёлку и приподнимите её. Нужно поднять 4 защёлки — по две с каждой стороны.

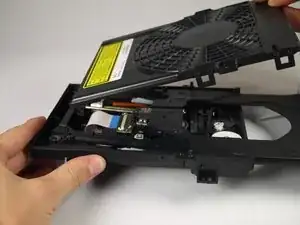

Когда защёлки освободятся, приподнимите верхнюю крышку лотка диска.

Это должно потребовать минимальных усилий.

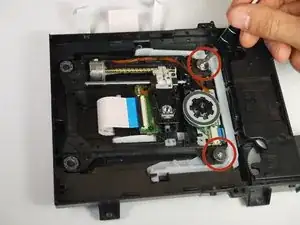

Открутите два серебристых винта 8 мм Phillips 1, крепящие привод дисков.

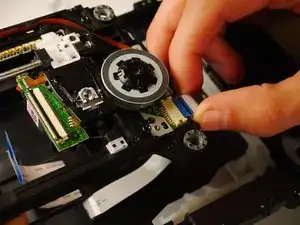

С помощью пинцета поднимите обе стороны чёрной защёлки, удерживающей белую ленточный кабель на 14 контактов.

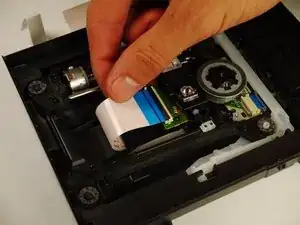

Когда защёлка освободится, белый ленточный кабель на 24 контакта должен легко извлечься.

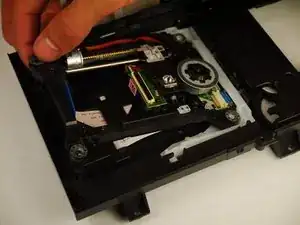

Осторожно приподнимите привод дисков. Он всё ещё подключён кабелем снизу!

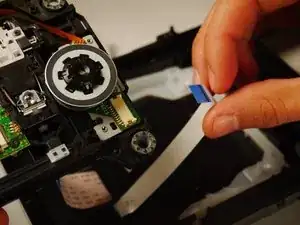

Аккуратно извлеките белый кабель на 13 контактов из привода дисков.
