Замена материнской платы Sony BDP-BX510

Электроника

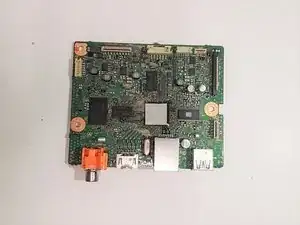

Если материнская плата вашего Sony BDP-BX510 не работает, возможно, её потребуется заменить. Этот гид приведёт шаги, необходимые для безопасного извлечения материнской платы для замены. Необходимые инструменты: крестовая отвертка Phillips #2, крестовая отвертка Phillips #1, пинцет и металлическая лопатка.

Шаг 1

Подключите устройство к питанию, чтобы включить его, затем нажмите кнопку извлечения диска ( ⏏ ), чтобы открыть лоток.

Шаг 2

Чтобы снять крышку лотка, удерживайте оба края крышки и осторожно надавите вниз.

Немного сильнее нажмите на левую сторону, пока она не отщелкнется, затем отщелкните правую сторону.

Закройте дисковод, снова нажав кнопку извлечения, затем выключите устройство и отключите его от сети.

Не прикладывайте чрезмерную силу при снятии крышки лотка — вы можете её сломать.

Шаг 3

Поверните устройство к задней панели.

Удалите два винта Phillips #2 длиной 7 мм.

Сдвиньте две пластиковые крышки по бокам устройства в сторону задней панели, чтобы снять их.

Шаг 4

Переверните устройство так, чтобы был виден низ.

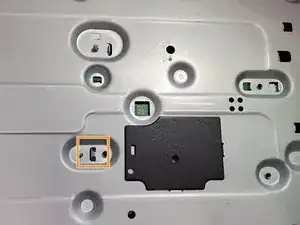

Отстегните три чёрных пластиковых защёлки на нижней стороне устройства.

Отстегните по одной защёлке с каждой стороны устройства.

Шаг 5

Сдвиньте крышку вперёд, чтобы снять её.

Шаг 6

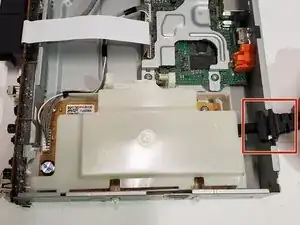

Отсоедините сетевой кабель от устройства.

Шаг 7

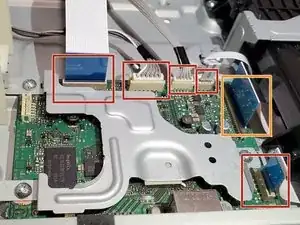

Отсоедините эти кабели от материнской платы.

С помощью пинцета поднимите чёрную защёлку на разъёме большого 45-контактного коннектора на материнской плате.

Выньте большой 45-контактный ленточный кабель из разъёма на материнской плате.

Не применяйте чрезмерную силу при снятии кабелей и не тяните 45-контактный ленточный кабель силой — вы можете его повредить. После подъёма чёрной защёлки он должен легко выйти.
