Замена дисковода Sony BDP-BX510

Подключите устройство, чтобы включить его, затем нажмите кнопку извлечения ( ⏏ ), чтобы открыть лоток.

Чтобы снять крышку лотка, удерживайте обе стороны крышки и осторожно надавите вниз.

Немного сильнее надавите на левую сторону, пока она не отщёлкнется, затем отщёлкните правую сторону.

Закройте дисковый лоток, снова нажав кнопку извлечения, затем выключите устройство и отключите питание.

Не прикладывайте чрезмерную силу при снятии крышки лотка — вы можете её сломать.

Поверните устройство к задней части.

Удалите два винта Phillips №2 длиной 7 мм.

Сдвиньте два пластиковых кожуха по обеим сторонам устройства назад, чтобы снять их.

Переверните устройство так, чтобы была видна нижняя часть.

Отстегните три чёрных пластиковых защёлки на дне устройства.

Отстегните по одной защёлке с каждой стороны устройства.

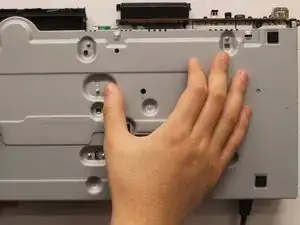

Сдвиньте крышку вперёд, чтобы снять её.

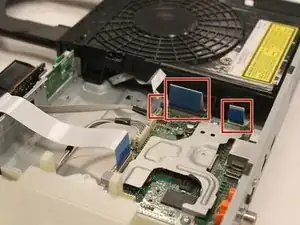

Отсоедините средний плоский кабель на 9 контактов и небольшой плоский кабель на 5 контактов от разъёма на материнской плате.

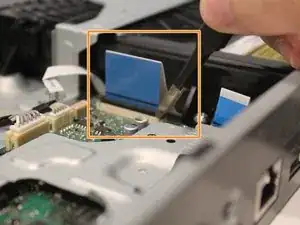

С помощью пинцета приподнимите чёрную защёлку на разъёме большого 45-контактного разъёма на материнской плате.

Вытяните большой 45-контактный плоский кабель из разъёма на материнской плате.

Будьте очень осторожны. Цель — слегка приподнять контактный разъём, а не полностью отрывать его. Не тяните силой.

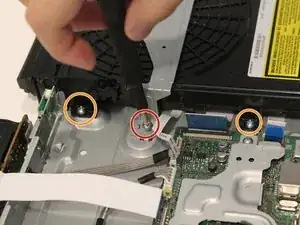

Удалите винт Phillips №2 длиной 5 мм, удерживающий металлическую скобу над дисковым лотком.

Удалите два винта Phillips №2 длиной 5 мм, которые крепят дисковый лоток к металлическому корпусу снизу.

Переверните устройство на обратную сторону.

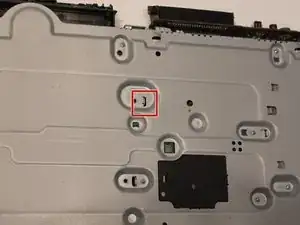

Снимите металлическую защёлку для металлической скобы вблизи центра на дне устройства с помощью пинцета или руками.

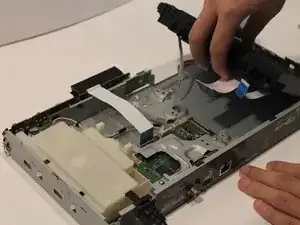

Снимите металлическую скобу, затем извлеките дисковый лоток.

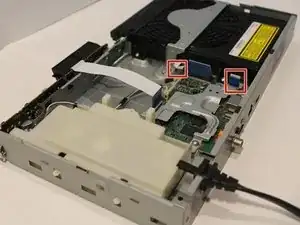

Подсоедините три кабеля.

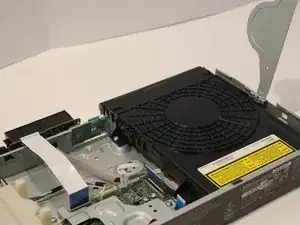

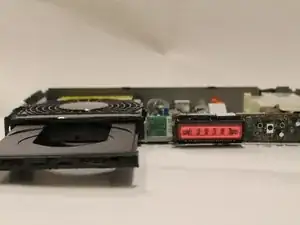

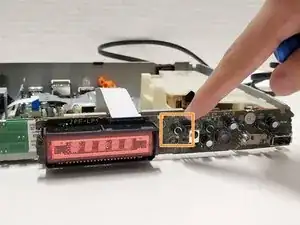

Подключите устройство и нажмите кнопку извлечения, чтобы открыть дисковый лоток.

Отключите устройство от питания.

Отсоедините три кабеля.

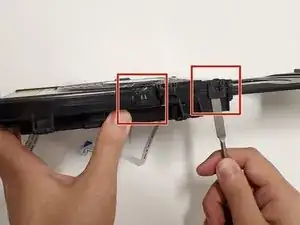

Найдите и отщёлкните пластиковые защёлки по бокам дискового лотка с помощью металлической лопатки. По две с каждой стороны дискового лотка.

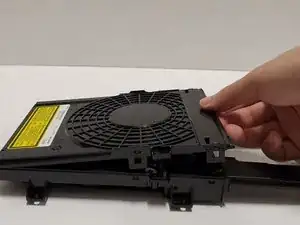

Поднимите и снимите верхнюю крышку дискового лотка.

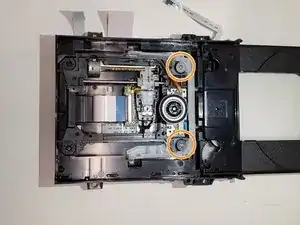

Удалите два винта Phillips №0 длиной 6 мм из дисковода.

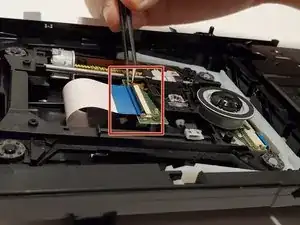

С помощью пинцета приподнимите чёрную защёлку на разъёме большого плоского кабеля в дисководе.

Вытяните большой плоский кабель из разъёма в дисководе.

Не тяните большой плоский кабель силой — вы можете его повредить. После подъёма чёрной защёлки кабель должен легко выйти.

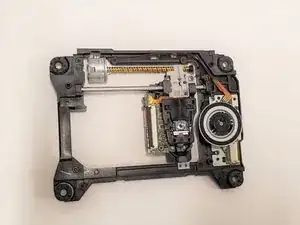

Осторожно поднимите дисковод.

Не поднимайте дисковод грубо — к нему подключён маленький кабель.

Вытяните маленький плоский кабель из дисковода.
