Замена материнской платы Sony BDP BX350

Электроника

Это пошаговое руководство по замене материнской платы вашего устройства Sony BDP BX350. Данное руководство необходимо, если порт HDMI или порт питания неисправны. Убедитесь, что сборка диска извлечена перед началом этого руководства.

Шаг 1

Удалите три винта с шлицевой головкой размером 10 мм на задней панели плеера.

Шаг 2

С помощью инструмента для открытия поднимите язычки, расположенные внизу пластикового переднего покрытия.

Шаг 3

Поднимите язычки с каждой стороны устройства, чтобы освободить переднее покрытие. Начните разделять переднее и металлическое заднее покрытия.

Шаг 4

Полностью отделите переднее покрытие и металлическое заднее покрытие от серого корпуса.

Все внутренние компоненты должны быть полностью открыты после вскрытия.

Шаг 5

Открутите два винта с шлицевой головкой размером 8 мм, крепящие сборку диска к основному корпусу.

Шаг 6

Вытяните сборку диска из-под металлических язычков на основном корпусе.

Шаг 7

Удалите сборку диска.

Шаг 8

Не изгибайте и не рвите ленту.

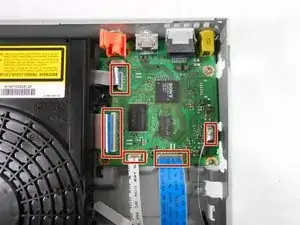

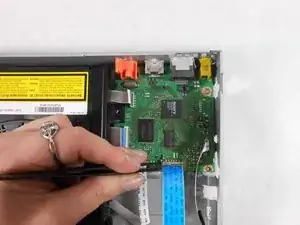

Удалите все пять ленточных кабелей с материнской платы.

Шаг 9

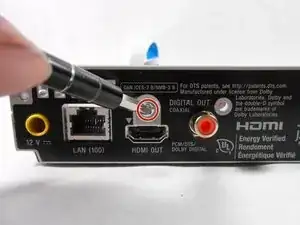

Открутите винт HDMI с шлицевой головкой размером 3 мм от металлического корпуса.

Шаг 10

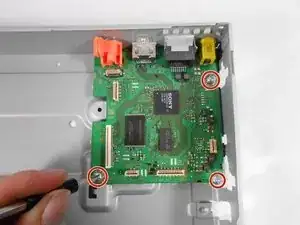

Открутите три винта с шлицевой головкой размером 5 мм от материнской платы.

Отделите материнскую плату от металлического корпуса, поднимая ее прямо вверх. При необходимости используйте инструмент для открытия.

Заключение

Перевод руководства с ifixit.com
