Замена Bluetooth-модуля Sony BDP-BX620

Включите устройство, извлеките лоток для диска и выключите питание устройства.

Переверните устройство.

Слегка нажмите вниз на чёрное покрытие лотка для диска, пока оно не снимется.

Внимание: чрезмерное давление может сломать чёрное покрытие.

Поверните устройство.

С помощью крестовой отвёртки отверните винты с обоих концов устройства, обведённые красным на изображении.

Сдвиньте боковые крышки с обеих сторон в сторону задней части устройства.

На каждой стороне устройства есть задняя крышка.

На этом шаге может понадобиться помощник для отщёлкивания пластиковых защёлок.

Поверните устройство так, чтобы низ был обращён вверх.

На дне отщёлкните три пластиковые защёлки, обведённые красным.

С обеих сторон отщёлкните пластиковую защёлку, обведённую красным.

Сдвиньте чёрное покрытие вперёд и снимите его.

Все пять защёлок должны быть отщёлкнуты, чтобы снять покрытие.

Осторожно: не повредите пластиковые защёлки при установке назад.

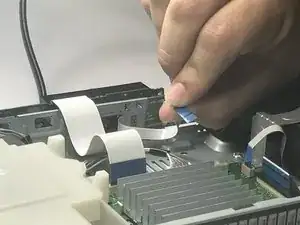

Найдите крупный шлейфовый кабель, соединяющий материнскую плату с портовой платой.

Снимите кабель, потянув вверх.

Будьте осторожны при подтягивании шлейфового кабеля. Слишком большая сила может привести к его разрыву.

С помощью крестовой отвёртки выверните серебряный винт, удерживающий портовую плату.

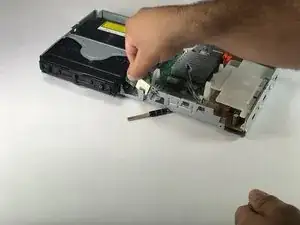

Теперь используйте пинцет, чтобы отщёлкнуть портовую плату с боку.

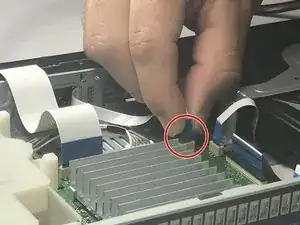

Потяните маленький шлейфовый кабель, соединяющий материнскую плату с Bluetooth-модулем.

Осторожно: не тяните слишком сильно, иначе шлейфовый кабель порвётся.

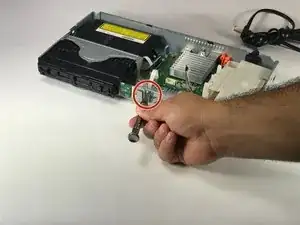

С помощью крестовой отвёртки выверните серебряный винт, фиксирующий Bluetooth-модуль.

Поднимите и извлеките Bluetooth-модуль из устройства.

Для предотвращения повреждений всегда держите модуль за боковые стороны.
