Замена платы портов Sony BDP-BX510

Подключите устройство, чтобы включить его, затем нажмите кнопку извлечения ( ⏏ ), чтобы открыть лоток.

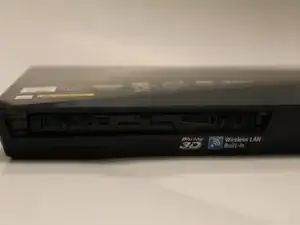

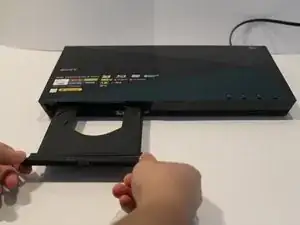

Чтобы снять крышку лотка, удерживайте обе стороны крышки лотка и аккуратно нажмите вниз.

Немного сильнее надавите на левую сторону, пока она не отщёлкнется, затем отщёлкните правую сторону.

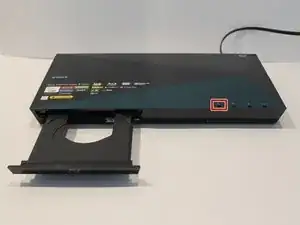

Закройте дисковый лоток, снова нажав кнопку извлечения, затем выключите устройство и отключите его от питания.

Не прилагайте чрезмерную силу при снятии крышки лотка, иначе вы можете её сломать.

Поверните устройство к задней стороне.

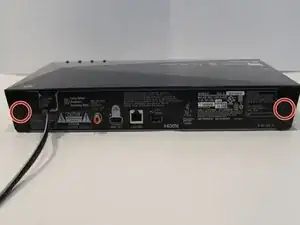

Удалите два винта Phillips #2 длиной 7 мм.

Сдвиньте две пластиковые крышки по обеим сторонам устройства в сторону задней части, чтобы снять их.

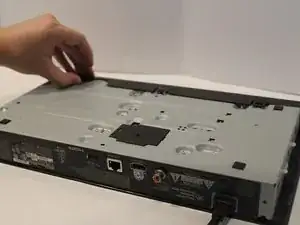

Поверните устройство так, чтобы была видна нижняя часть.

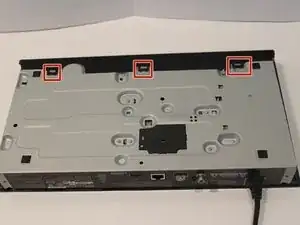

Отщёлкните три чёрных пластиковых зажима на дне устройства.

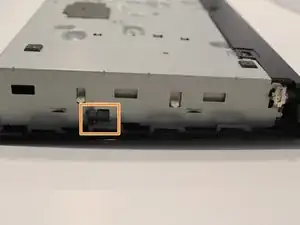

Отщёлкните по одному зажиму с каждой стороны устройства.

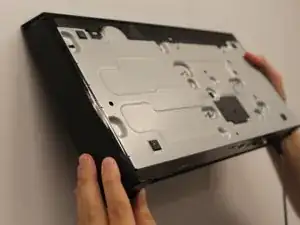

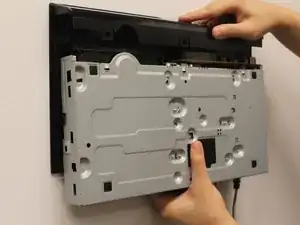

Сдвиньте крышку вперёд, чтобы снять её.

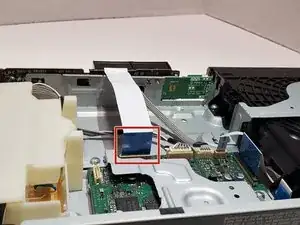

Найдите большой ленточный кабель, который соединяет плату портов с материнской платой.

Аккуратно потяните прямо вверх, чтобы отключить кабель.

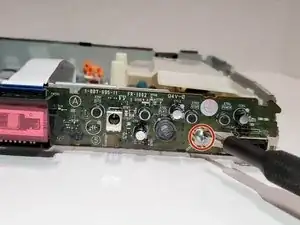

Используя отвертку Phillips #1, удалите прикреплённый к плате портов винт длиной 5 мм.

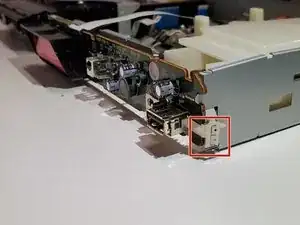

Отщёлкните металлическую деталь в нижнем правом углу, аккуратно поддев её вверх.

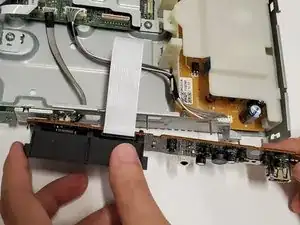

Снимите плату портов, просто потянув её в сторону от устройства.
