Замена оптического привода Sony BDP-BX320
Это руководство поможет Вам заменить оптический привод в Вашем Blu-ray проигрывателе Sony BDP-BX320. Оптический привод отвечает за чтение Blu-ray и DVD дисков. Данное руководство подробно описывает замену оптического привода при возникновении ошибок воспроизведения, проблем со звуком или искажений.
Перед началом ремонта отключите устройство от сети, чтобы избежать поражения электрическим током. Проверьте лоток для дисков на наличие пыли (вы можете использовать антистатическую щетку или небольшой воздуходув для пыли). Если проигрыватель подвергался воздействию жидкости или механическим повреждениям, проверьте другие компоненты на возможные дефекты. Используйте антистатический браслет, чтобы защитить внутренние компоненты от электростатического разряда (ESD).
Шаг 7 включает отсоединение старого оптического привода. Подготовьте новый оптический привод для установки и утилизируйте старый привод в соответствии с местными правилами утилизации электронных отходов.
Восстановите работоспособность Вашего Blu-ray проигрывателя Sony BDP-BX320, следуя шагам этого руководства.
Шаг 1
Выключите устройство и отключите его от источника питания.
Поместите Blu-ray проигрыватель на чистую, устойчивую поверхность.
Шаг 2
При желании используйте магнитный коврик для организации винтов.
Используйте крестовую отвертку Phillips #1, чтобы снять три винта длиной 8,3 мм на задней панели устройства.
Сдвиньте заднюю часть верхней крышки с корпуса устройства.
Шаг 3
Используйте руки или металлическую лопатку, чтобы аккуратно отсоединить корпус от маленьких защёлок на нижней и боковых сторонах устройства.
Шаг 4
Сдвиньте переднюю часть верхней крышки, чтобы открыть внутренние компоненты.
Шаг 5

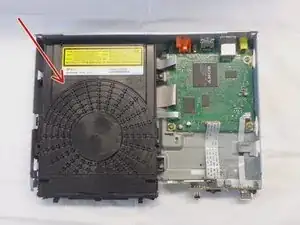

Найдите оптический привод, он расположен рядом с основной платой и соединён широкой ленточной шиной ZIF.
Шаг 6

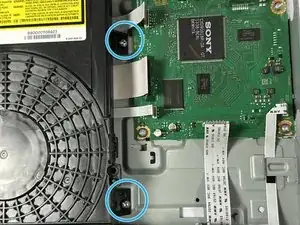

Используйте крестовую отвертку Phillips #1, чтобы открутить два винта длиной 7 мм, которые закрепляют оптический привод на раме устройства.

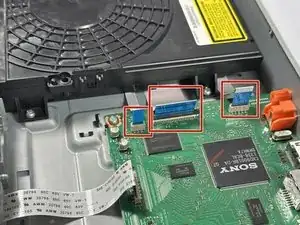

Используйте лопатку или чистый ноготь, чтобы приподнять фиксирующий язычок ZIF-разъёма, расположенного между двумя ленточными кабелями «no fuss», подключёнными к плате. Это приведёт разъём в разблокированное положение.
Используйте максимально широкое средство, чтобы не повредить деликатные оси шарнира.

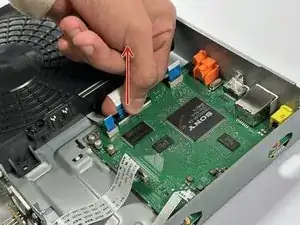

Пинцетом или пальцами аккуратно вытяните кабель из гнезда за синюю вкладку.
Вы можете повредить кабель, если будете сжимать его непосредственно.
Чтобы подключить обратно, убедитесь, что фиксирующий язычок поднят, аккуратно вставьте кабель, затем опустите язычок вниз, чтобы зафиксировать кабель. Кабель должен войти в гнездо с небольшим усилием или без него. Если возникают трудности, извлеките кабель, проверьте, полностью ли язычок разблокирован, и попробуйте снова.
Вытяните остальные два ленточных кабеля «no-fuss» прямо из их гнёзд, чтобы отключить их.
Шаг 7

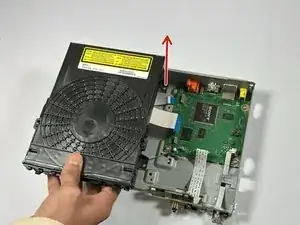

Аккуратно поднимите оптический привод из корпуса устройства.
Заключение
Следуя этим шагам, Вы должны успешно заменить оптический привод в Sony BDP-BX320 и устранить проблемы воспроизведения, вызванные неисправным приводом. Для сборки выполните шаги в обратном порядке. Аккуратно установите внешнюю крышку на место и завинтите её. Убедитесь, что все винты затянуты, но избегайте перетяжки.
Перевод руководства с ifixit.com
