Замена платы Wi-Fi в Sony BDP BX350
Это пошаговое руководство по извлечению платы Wi-Fi из устройства Sony BDP BX350. Руководство необходимо, если плата Wi-Fi неисправна и устройство не подключается к интернету. Перед началом работы отключите устройство от сети.
Шаг 1

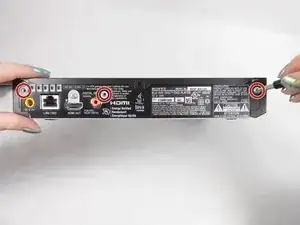

Открутите три винта с крестообразной головкой длиной 10 мм на задней панели проигрывателя.
Шаг 2

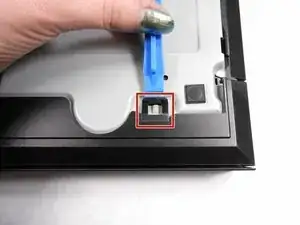

Используя инструмент для вскрытия, поднимите защёлки, расположенные в нижней части передней пластиковой панели.
Шаг 3
Поднимите защёлки, расположенные с обеих сторон устройства, чтобы снять переднюю панель. Начните отделять две панели от металлического корпуса.
Шаг 4
Снимите обе панели.
Шаг 5
Не сгибайте и не рвите ленточный кабель.

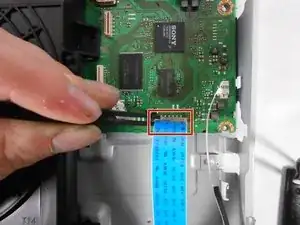

Аккуратно извлеките ленточный кабель с помощью пластиковых пинцетов из материнской платы.
Шаг 6

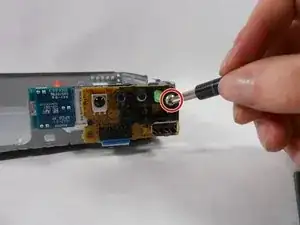

Открутите один винт с крестообразной головкой длиной 5 мм с передней части платы устройства.
Шаг 7
Не сгибайте и не рвите ленточный кабель.
Аккуратно отделите управляющую плату устройства от металлического корпуса.
Шаг 8

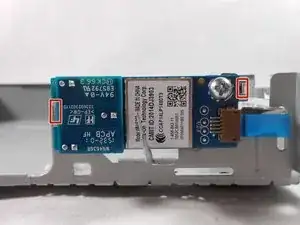

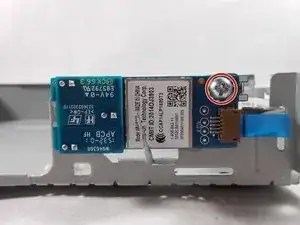

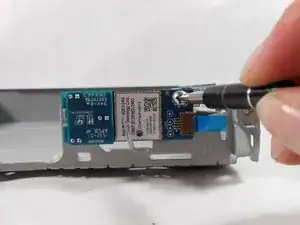

Открутите винт с крестообразной головкой длиной 6 мм от платы Wi-Fi.
Шаг 9

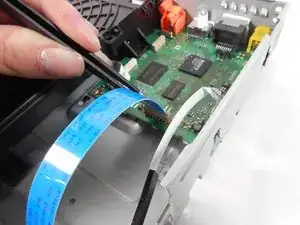

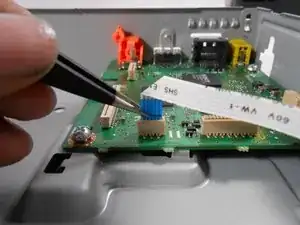

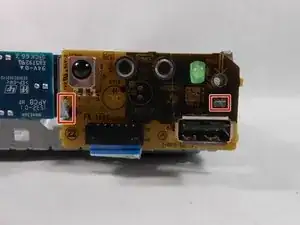

Извлеките ленточный кабель из материнской платы с помощью пары пинцетов.
Шаг 10
Не сгибайте и не рвите ленточный кабель.

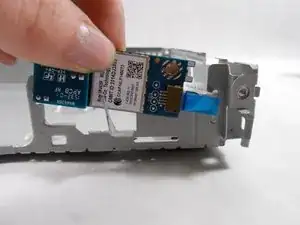

Аккуратно извлеките плату и ленточные кабели, потянув вверх, а затем — наружу, чтобы освободить их из металлических фиксаторов.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
