Замена материнской платы Sony BDP-BX520

Подключите проигрыватель Blu-Ray к сети, затем нажмите кнопку включения, убедившись, что проигрыватель включён.

Нажмите кнопку открытия лотка на верхней панели проигрывателя или на пульте дистанционного управления, чтобы открыть лоток для диска.

Возьмитесь за боковые края крышки лотка и аккуратно потяните каждый край вверх, начиная с левого. Это позволит освободить крышку от лотка.

Закройте лоток для диска, затем выключите и отключите проигрыватель Blu-Ray от сети.

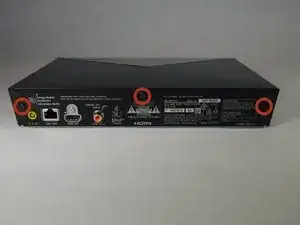

Найдите три винта длиной 8 мм на задней панели проигрывателя Blu-Ray.

Используя отвёртку с крестообразным наконечником №2, выкрутите каждый винт и отложите их в сторону.

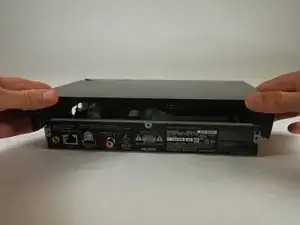

Осторожно потяните верхнюю крышку назад, чтобы снять её с проигрывателя Blu-Ray.

Вставьте нейлоновую или металлическую лопатку под защёлку на боковой стороне в передней части устройства. Поднимите защёлку, чтобы освободить её от корпуса.

Для подъёма этих защёлок может потребоваться удерживать одну защёлку открытой, пока вы переходите к следующей.

Поверните устройство вверх дном, чтобы дно оказалось перед Вами.

Вставьте нейлоновую или металлическую лопатку и поднимите две защёлки на нижней части устройства.

Поднимите защёлку на противоположной стороне устройства с помощью нейлоновой или металлической лопатки.

Крепко возьмитесь за переднюю часть корпуса и поднимите её вверх, отделяя от остальной части устройства.

Для отделения может потребоваться приложить некоторое усилие.

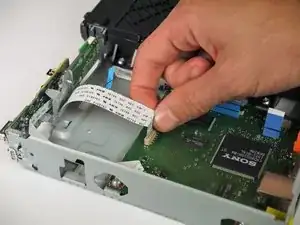

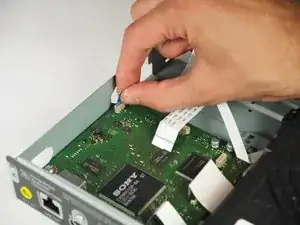

Отсоедините средний ленточный кабель, соединяющий привод диска с материнской платой, подняв его пальцами из разъёма.

Может потребоваться приложить некоторое усилие для извлечения кабеля. Будьте осторожны, чтобы не повредить кабель или плату.

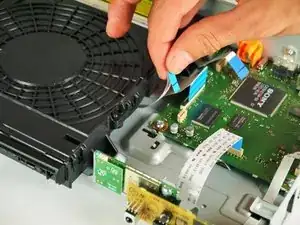

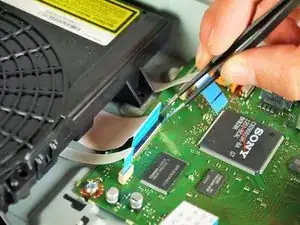

Пинцетом возьмитесь за чёрную часть разъёма большого ленточного кабеля и аккуратно поднимите каждый его край.

Захватите кабель рукой и извлеките его из разъёма.

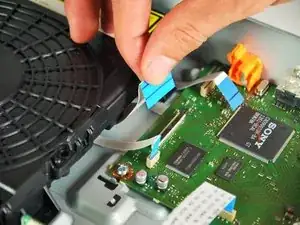

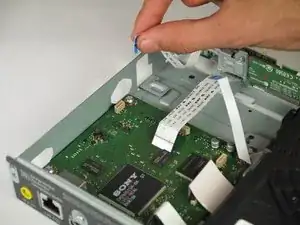

Возьмите маленький ленточный кабель и потяните вверх, чтобы отсоединить его.

Как и со средним ленточным кабелем, при отсоединении маленького кабеля может потребоваться приложить усилие — будьте осторожны, чтобы не повредить кабель или материнскую плату.

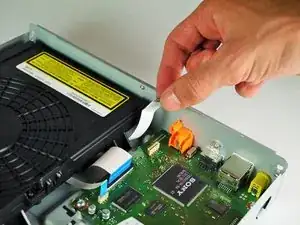

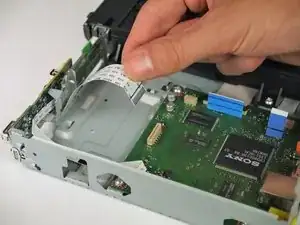

Отсоедините большой белый ленточный кабель, соединяющий материнскую плату с платой портов (более крупный из двух разъёмов на стороне устройства, ближайшей к передней части), подняв его из разъёма.

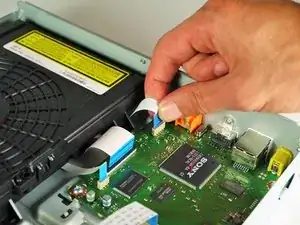

Поднимите белый ленточный кабель, соединяющий плату Bluetooth с материнской платой (меньший из двух разъёмов на передней стороне материнской платы), чтобы отсоединить его.

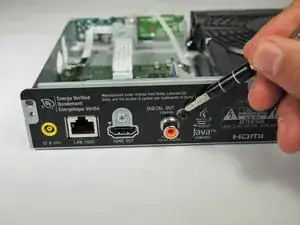

Выкрутите чёрный винт длиной 1 см, расположенный вверху справа от коаксиального порта, с помощью биты PH2.

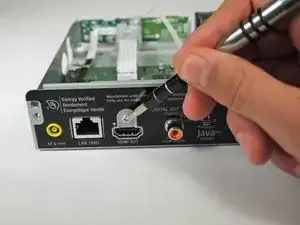

Выкрутите серебристый винт длиной 5 мм, расположенный над портом HDMI, с помощью биты PH2.

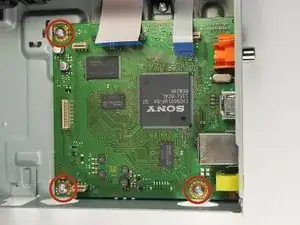

Выкрутите три винта, удерживающих материнскую плату в корпусе.

Держите материнскую плату исключительно за боковые края, чтобы не замкнуть её и не повредить окончательно.

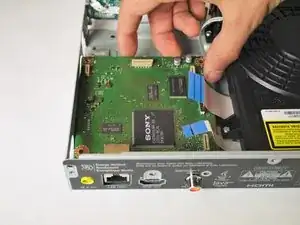

Сдвиньте материнскую плату вперёд, приподнимая её для извлечения.
