Разборка Blu-Ray плеера Sony BDP-BX18

Снимите лицевую панель, нажав на небольшой пластиковый фиксатор.

*ПРИМЕЧАНИЕ: перед разборкой извлеките лоток для дисков, чтобы получить доступ.

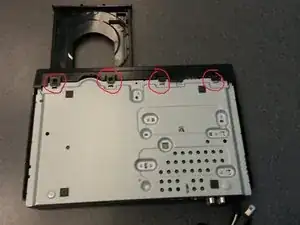

Отожмите передние четыре фиксатора, чтобы сдвинуть основную крышку вперёд.

*ПРИМЕЧАНИЕ: перед следующим шагом сдвигайте крышку только на несколько миллиметров.

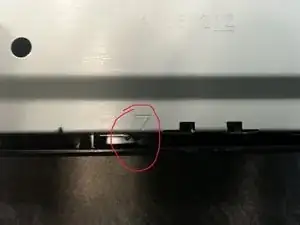

Отожмите фиксаторы с левой и правой сторон устройства, одновременно сдвигая крышку вперёд, чтобы снять её.

*ПРИМЕЧАНИЕ: стрелки указывают расположение фиксаторов.

После снятия крышки у Вас должен появиться доступ к внутренним компонентам.

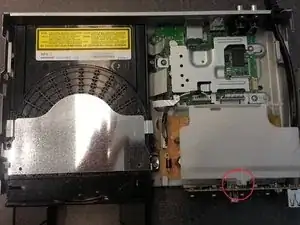

Начнём со снятия блока питания. Сожмите центральный фиксатор и откройте пластиковую защиту.

Отожмите фиксатор, чтобы отсоединить шестиштыревой кабель питания.

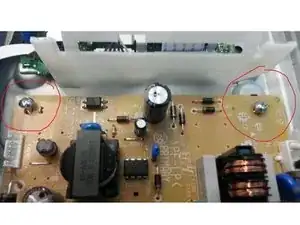

Выкрутите два крепёжных винта блока питания. Сдвиньте его вперёд и выньте для удаления.

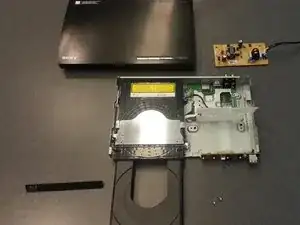

Такой должна быть степень продвижения разборки на данный момент.

Отожмите фиксатор, чтобы снять пластиковую защиту блока питания.

Выкрутите три винта.

Теперь нажмите металлический фиксатор, чтобы полностью снять зажим радиатора.

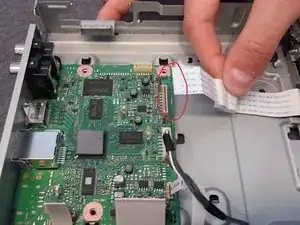

Вытяните указанную ленточную перемычку, чтобы начать снятие передней панели дисплея.

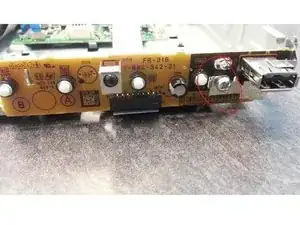

Теперь выкрутите один винт, чтобы снять переднюю панель дисплея.

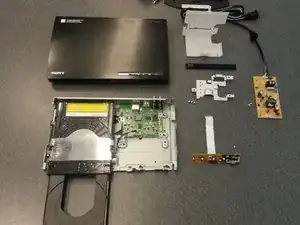

Такой должна быть степень разборки на данный момент.

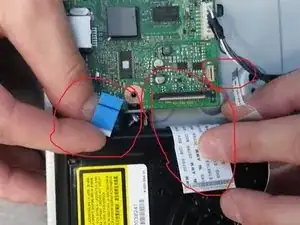

Далее извлеките все три ленточные перемычки, подключённые к оптическому приводу.

*ПРИМЕЧАНИЕ: у самой большой ленточной перемычки есть небольшой фиксатор, обязательно отожмите его перед извлечением.

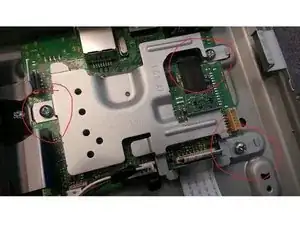

Теперь выкрутите оба крепёжных винта оптического привода, чтобы полностью извлечь его.

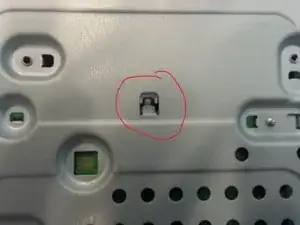

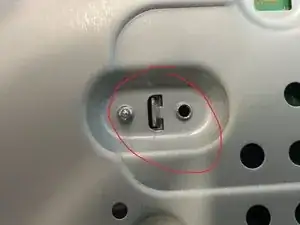

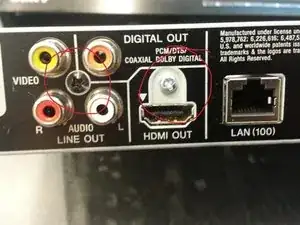

Чтобы полностью извлечь основную плату, найдите винты на задней стороне устройства. Выкрутите эти два винта, затем выдвиньте основную плату.

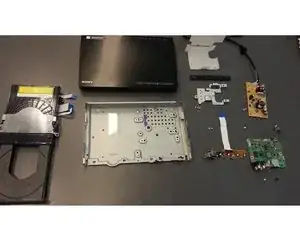

Теперь устройство полностью разобрано. Чтобы продолжить разборку оптического привода, перейдите к шагу 15.

Сначала снимите металлический кожух, чтобы открыть фиксаторы.

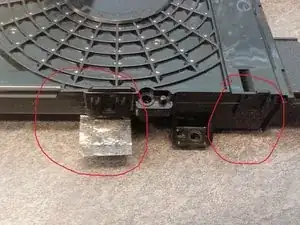

Отклейте защитную ленту и отожмите все четыре фиксатора (по два с каждой стороны), чтобы снять верхнюю крышку.

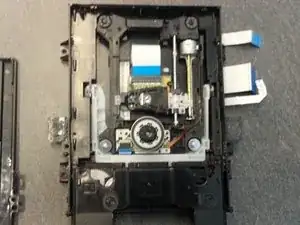

Теперь внутренние компоненты оптического привода открыты.
