Замена материнской платы Sony BDP-BX320

Выключите устройство и отключите его от источника питания.

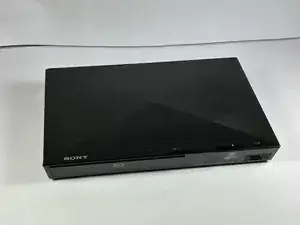

Поместите Blu-ray плеер на чистую, стабильную поверхность.

При желании используйте магнитный коврик для организации винтов.

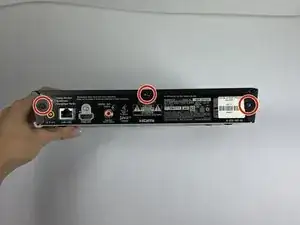

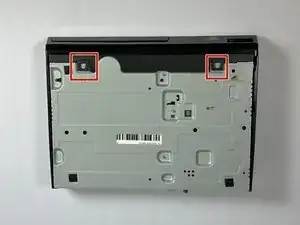

Используйте отвертку Phillips №1 для удаления трех винтов длиной 8,3 мм на задней панели устройства.

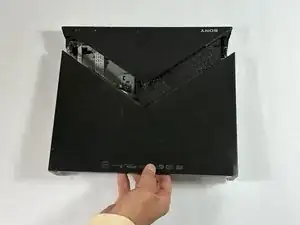

Сдвиньте заднюю часть верхнего корпуса с устройства.

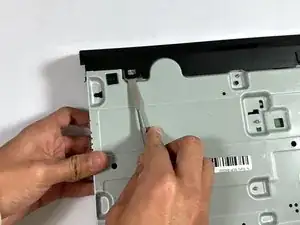

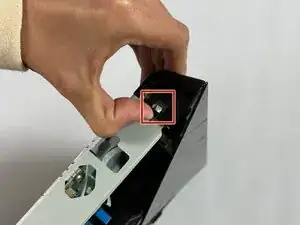

Используйте руки или металлическую лопатку, чтобы аккуратно отсоединить корпус от маленьких зажимов внизу и по бокам устройства.

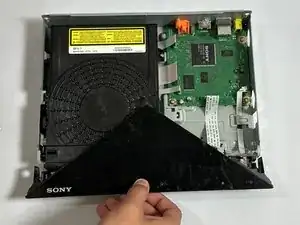

Сдвиньте переднюю часть верхнего корпуса, чтобы открыть внутренние компоненты.

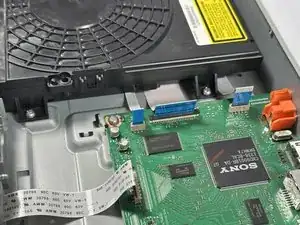

Используйте лопатку или чистый ноготь, чтобы поднять фиксирующий зажим ZIF разъема, расположенного между двумя лентами "без проблем", прикрепленными к плате. Это действие переводит разъем в незащищенное положение.

Используйте самый широкий инструмент, чтобы избежать повреждения деликатных пинов подвижного механизма.

Используйте пинцет или пальцы, чтобы аккуратно извлечь кабель из его гнезда за синюю вкладку.

Вы можете повредить кабель, если будете хватать его напрямую.

Для повторного подключения убедитесь, что фиксирующий зажим поднят, и аккуратно вставьте кабель. Затем опустите фиксирующий зажим, чтобы зафиксировать кабель. Кабель должен легко войти в гнездо, чтобы не требовать силы. Если возникают трудности, извлеките его, проверьте, что зажим полностью открыт, и попробуйте снова.

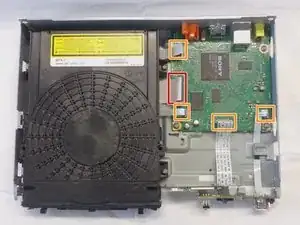

Используйте пинцет или пальцы, чтобы вытащить оставшиеся четыре ленты "без проблем" прямо из их гнезда для отключения.

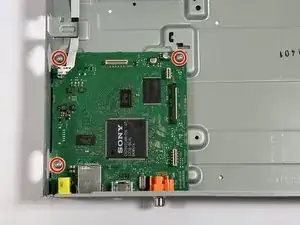

Используйте отвертку Phillips №
